Gyorsan beépíthető híd

A Rapidly Emplaced Bridge egy integrált vízi vészhelyzeti támogatási rendszer, amelyet olyan helyzetekre fejlesztettek ki, amikor a hagyományos közlekedési infrastruktúra nem képes megfelelni a sürgős üzemeltetési követelményeknek.

Az árvízi katasztrófák, a hidak meghibásodása, az útkimaradások és a távoli mérnöki projektek gyakran olyan ideiglenes vízátkelő-megoldásokat igényelnek, amelyek gyorsan bevezethetők és megbízhatóan működnek. A hagyományos úszó hidakkal ellentétben, amelyek vontatóhajóktól, daruktól és nagy telepítőcsapatoktól függenek, ez a rendszer egyesíti a meghajtási, pozicionálási, csatlakozási és teherhordási funkciókat az egyes független modulokban.

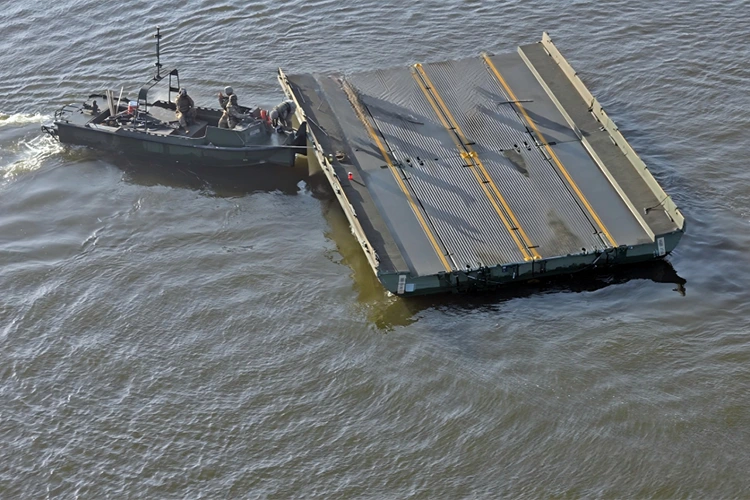

A híd szabványos, 10 méteres önjáró pontonmodulok köré épül. A keresztezési távolság és az üzemi igények szerint több egység is összekapcsolható, így a kis csatornáktól a 100 métert meghaladó vízi utakig úszó hídszerkezetek hozhatók létre.

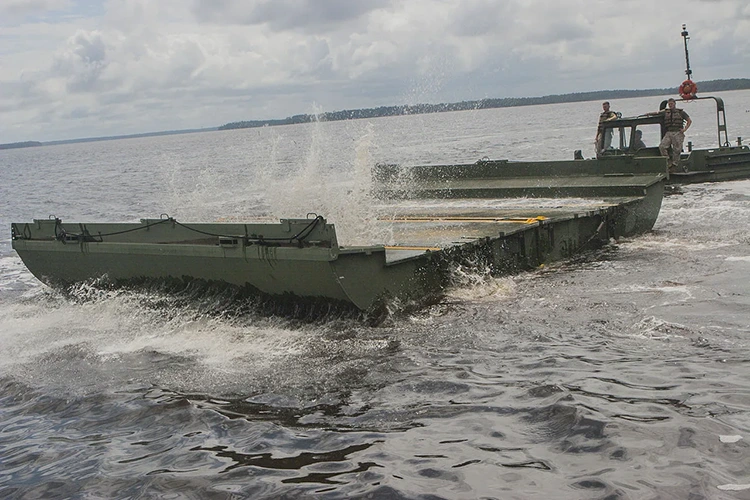

Mindegyik modul képes önálló navigációra, lehetővé téve, hogy közvetlenül a kijelölt telepítési területre mozogjon. A pozicionálás után a modulok egybe vannak igazítva és egy integrált csatlakozási rendszeren keresztül reteszelve egy stabil lebegő hidat alkotnak.

Ha nincs szükség teljes hídszerkezetre, az egyes meghajtású modulok kompegységként is működhetnek személyzet, mentőfelszerelés, járművek és vészhelyzeti anyagok szállítására.

Főbb jellemzők

1. Szabványos moduláris ponton kialakítás

A moduláris felépítés számos gyakorlati előnnyel jár:

· Rugalmas konfiguráció 10 m és 100 m+ között

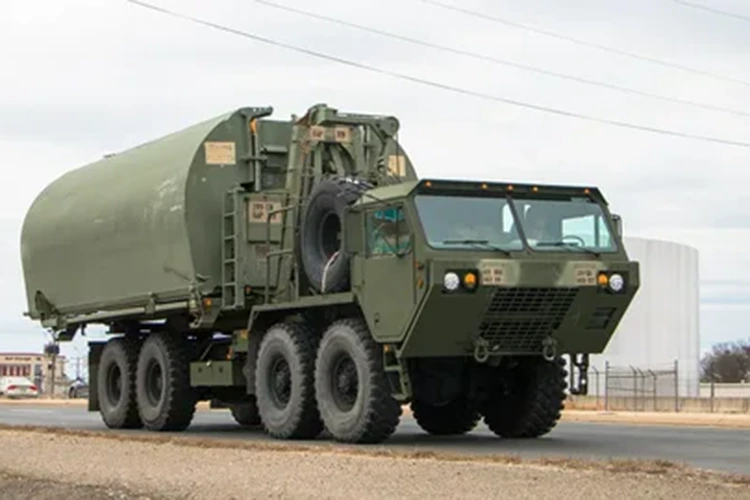

· Egyszerűsített szállítás és tárolás

· Gyorsabb helyszíni összeszerelés

· Egyszerűbb karbantartás és csere

· Bővíthető kapacitás a jövőbeli igényekhez

Ez a kialakítás lehetővé teszi a vészhelyzeti szervezetek és mérnöki vállalkozók számára, hogy olyan berendezéseket készítsenek, amelyek alkalmazkodni tudnak a különböző működési környezetekhez.

2. Független önjáró navigációs rendszer

Az önjáró kialakítás javítja:

· Bevezetési sebesség

· pozicionálási pontosság

· Működési rugalmasság

· Reagálás hatékonysága

Ha nincs szükség hídépítésre, az egyes modulok önállóan, motoros kompplatformként működhetnek tovább.

3. Gyors bevetés a vészhelyzeti műveletekhez

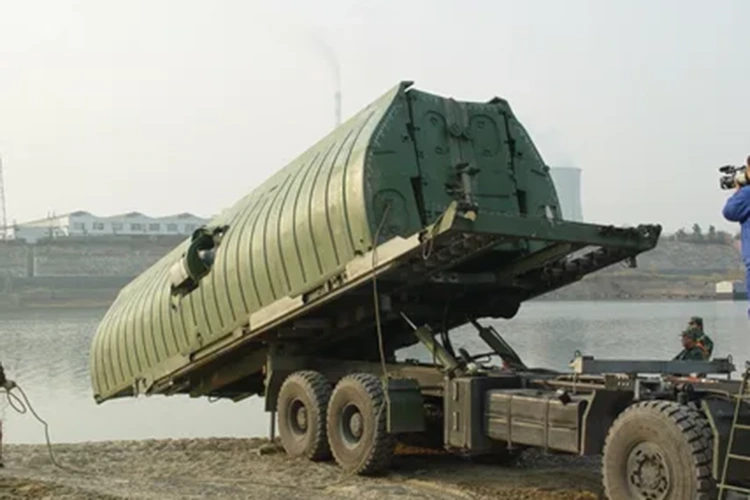

Vészhelyzetekben olyan berendezésekre van szükség, amelyek gyorsan szállíthatók és telepíthetők.

A szabványos 60 méteres hídkonfiguráció jellemzően 10–15 percen belül telepíthető megfelelő működési feltételek mellett.

Ez a gyors reagálási képesség alkalmassá teszi a rendszert:

· Árvízi mentési műveletek

· Sürgősségi szállítás helyreállítása

· Katasztrófaelhárítási logisztika

· Ideiglenes infrastruktúra helyreállítás

4. Nagy teherbírású teherbíró képesség

A hídrendszert nagy szilárdságú szerkezeti kerettel tervezték, amely elosztja a terhelést a csatlakoztatott modulok között, miközben megőrzi a fedélzet stabilitását.

A szabványos 60 méteres hídkonfiguráció a következőket kínálja:

· Névleges teherbírás: 60 tonna

· Nehézberendezések keresztezési képessége

· Stabil járműszállítási teljesítmény

A szerkezeti vizsgálat során a teljes terhelés alatti maximális híddeformációt 12 mm-en belül ellenőriztük, a tehermentesítés utáni maradandó alakváltozás nélkül.

Ez a megbízható terhelési teljesítmény támogatja a nehéz mentő- és műszaki berendezések folyamatos szállítását igénylő alkalmazásokat.

5. Alkalmazkodóképesség összetett vízi környezetekhez

A vészhelyzeti műveletek gyakran előre nem látható környezeti feltételek mellett zajlanak.

A Rapidly Emplaced Bridge a következő területeken való működésre készült:

· Folyók

· Tavak

· tározók

· Árvízcsatornák

· Parti sekély vizek

A rendszer az alábbi üzemi hőmérsékleteket támogatja:

-30°C és +55°C között

A teljesítményteszt stabil működést igazolt az alábbiak szerint:

· A vízáram sebessége akár 2,8 m/s

· Rövid távú ellenállás 3,0 m/s-ig

· Szélviszonyok Force 6-ig

· Kb. 0,5 m hullámmagasság

Az intelligens ballasztbeállító rendszer segít kompenzálni a vízszint változásait, javítva a stabilitást változó üzemi körülmények között.

6. Kettős működési mód

A hídrendszer két üzemmódot biztosít egy platformon belül.

Lebegő híd mód

Több modul csatlakoztatható ideiglenes úszóhíd létrehozásához:

· Gépjárműszállítás

· Személyzet mozgása

· Felszerelés átvitel

· Sürgősségi logisztika

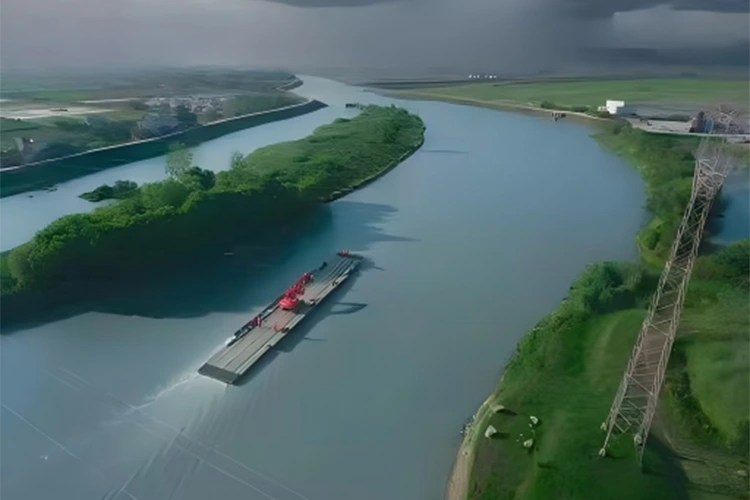

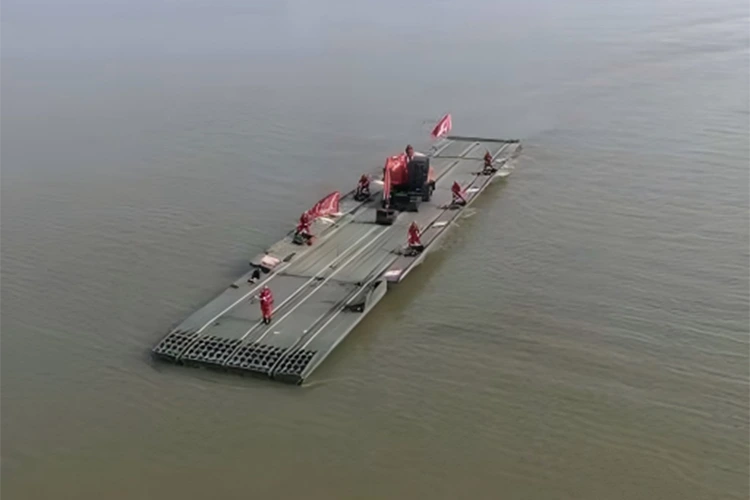

Motoros komp üzemmód

Az egyes tápellátású modulok egymástól függetlenül működhetnek:

· Folyó átkelés

· Mentőszállítás

· Távoli területi ellátás

Ez a kettős funkciós kialakítás javítja a berendezések kihasználtságát, és lehetővé teszi a kezelők számára, hogy a helyszíni körülményeknek megfelelően válassza ki a legmegfelelőbb módszert.

Műszaki teljesítmény és megbízhatóság tesztelése

Szerkezeti szilárdsági és terhelési vizsgálat

Egy szabványos 60 méteres moduláris hídkonfigurációt teszteltek 60 tonnás névleges terhelés mellett, hogy értékeljék a szerkezeti stabilitást a nagy teherbírású szállítás során.

A teljes terhelésű üzemben a hídpálya maximális függőleges alakváltozása 12 mm-ben maradt, a tehermentesítést követően maradandó alakváltozás nem történt.

A moduláris reteszelőrendszer ismételt csatlakozási teszteket végzett meglazulás vagy szerkezeti sérülés nélkül, megbízható teljesítményt biztosítva több üzembe helyezési ciklus során.

A ≥1,6-os borulásgátló biztonsági tényező további stabilitást biztosít nagy terhelések és oldalhullámos ütközések esetén.

Ezek a vizsgálati eredmények azt mutatják, hogy a híd képes támogatni a mentőjárműveket, a mérnöki gépeket és a vészhelyzeti szállítási követelményeket.

Folyamatos működési és tartóssági tesztelés

A vészhelyzeti berendezéseknek működőképesnek kell maradniuk a hosszabb mentési és helyreállítási küldetések során.

A teljes hídrendszer sikeresen elkészült:

· 72 órás folyamatos teljes terhelésű működési tesztelés

· Több mint 1000 összeszerelési és szétszerelési ciklus

· Magas hőmérsékleten és alacsony hőmérsékleten végzett tesztelés

· Eső és szélhullám környezeti tesztelése

Ezen értékelések során a meghajtórendszer, a hidraulikus rendszer és az elektronikus vezérlőrendszer stabilan működött.

A tartós kialakítás csökkenti a karbantartási igényeket és javítja a berendezések rendelkezésre állását a hosszú távú helyszíni telepítés során.

Intelligens vezérlési és pozicionálási teljesítmény

A hatékony telepítés a pontos pozicionálástól és a megbízható modulcsatlakozástól függ.

Minden meghajtott modul egy intelligens vezérlőplatformot tartalmaz, amely figyeli a működési feltételeket, és segíti a kezelőket a navigáció és az összeszerelés során.

A rendszer a következőket nyújtja:

· Valós idejű híd-attitűdfigyelés

· Automatikus hidraulikus egyensúlybeállítás

· Vízszint-kompenzáció

· Túlterhelés elleni védelem

· Hibadiagnosztikai funkciók

A pozicionálási tesztek során a rendszer 5 cm-es igazítási pontosságot ért el, csökkentve a kézi beállítási időt és javítva az összeszerelés hatékonyságát.

Moduláris konfigurációs lehetőségek

A TheRapidly Emplaced Bridge szabványos meghajtású modulokat használ, amelyek lehetővé teszik az ügyfelek számára, hogy a vízszélességnek, a forgalmi követelményeknek és a működési feltételeknek megfelelően válasszanak ki a megfelelő hídhosszakat.

Mindegyik konfiguráció fenntartja a következő fő előnyöket:

· Független navigáció

· Gyors telepítés

· Nehéz teherszállítás

· Moduláris bővítési lehetőség

Ez a moduláris megközelítés lehetővé teszi a szervezetek számára, hogy a meglévő berendezések cseréje nélkül bővítsék a hídkapacitást a jövőbeli működési követelményeknek megfelelően.

Fő alkalmazások

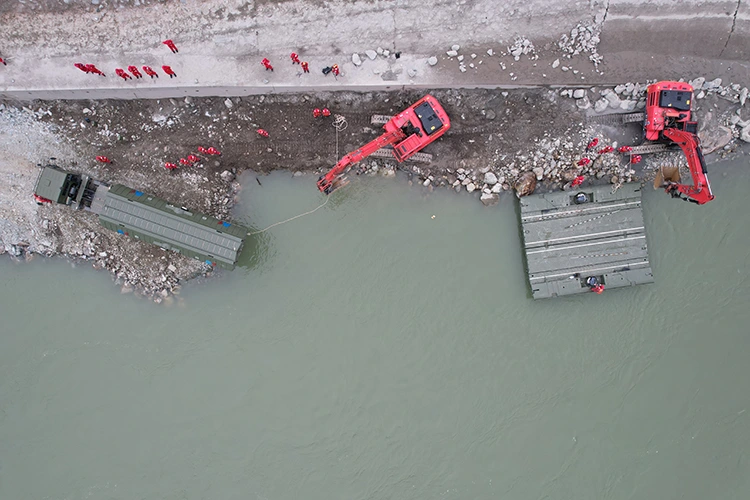

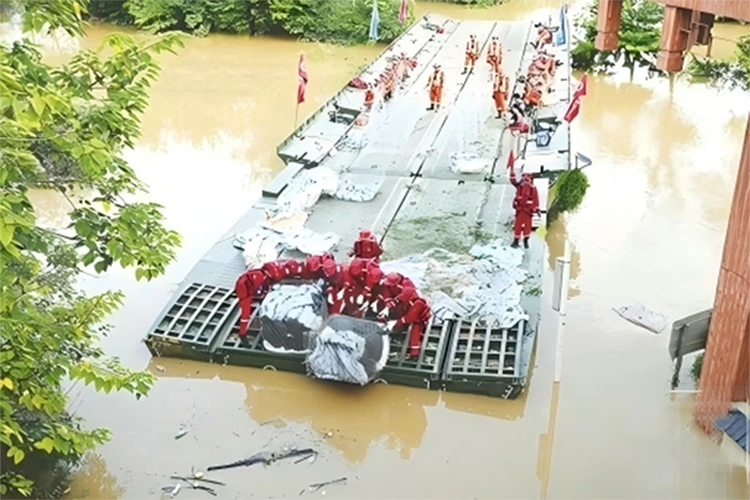

Árvízvédelem és katasztrófaelhárítás

Áradások és szélsőséges időjárási események idején a sérült utak és víz alá süllyedt hidak elszigetelhetik a közösségeket, és késleltethetik a katasztrófaelhárítást.

A moduláris meghajtású pontonhíd ideiglenes közlekedési hozzáférést biztosít:

· Mentőcsapatok

· Sürgősségi járművek

· Orvosi kellékek

· Megkönnyítő anyagok

· Mérnöki felszerelés

Gyors telepítési képessége segít a szállítási kapcsolatok helyreállításában a kritikus válaszidőszakokban.

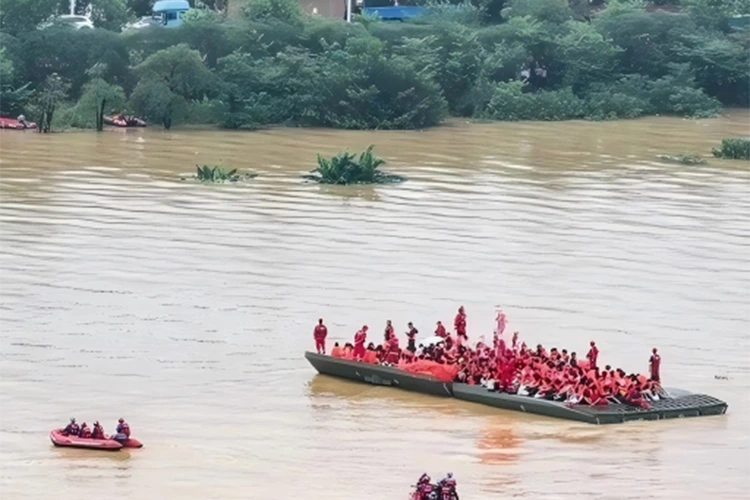

Sürgősségi vízi mentés

A rendszer stabil vízátlépési képességet biztosít folyókban, víztározókban és elárasztott területeken végzett mentési műveletekhez.

Támogatja:

· Személyzet evakuálása

· Mentőeszközök szállítása

· Sürgősségi ellátás

· Ideiglenes hozzáférés létesítése

Az önjáró kialakítás javítja a mobilitást, ha a hagyományos közlekedési útvonalak nem állnak rendelkezésre.

Infrastruktúra helyreállítása

A híd összeomlása, útkárok vagy természeti katasztrófák után az állandó infrastruktúra újjáépítése gyakran jelentős időt vesz igénybe.

A moduláris úszóhíd ideiglenes szállítási megoldást nyújt a folyamatos javítások idejére.

Támogathatja:

· Építőipari járművek

· Berendezések javítása

· Anyagszállítás

· Munkaerő mozgása

Tengerészeti mérnöki támogatás

A tengeri építési projektek gyakran rugalmas ideiglenes szállítási rendszereket igényelnek.

A híd a következőkhöz kapcsolódó műveleteket támogathatja:

· Kikötő építése

· Víztározóprojektek

· Offshore mérnöki tevékenység

· Vízvédelmi projektek

· Csővezeték és energiainfrastruktúra

Moduláris felépítése lehetővé teszi az áthelyezést a változó projektigényeknek megfelelően.

Polgári védelem és sürgősségi mobilitás

A gyors telepítés, a független navigáció és a nagy teherbírású képesség kombinációja alkalmassá teszi a rendszert a gyors vízi átkelés képességét igénylő vészhelyzeti mobilitási feladatokra.

Az alkalmazások a következők:

· Polgári védelmi műveletek

· Sürgősségi logisztika

· Stratégiai szállítási támogatás

· Nagyszabású mentőakciók

Miért válassza a HAIDING HAJÓGYÁRT?

A sürgősségi híd beszállítójának kiválasztása többet igényel, mint a termékspecifikációk értékelése. A gyártási képesség, a mérnöki támogatás, a testreszabhatóság és a hosszú távú szolgáltatás egyaránt fontos tényezők.

A HAIDING SHIPYARD moduláris vízi berendezések fejlesztésére és gyártására specializálódott, integrált megoldásokat kínálva a vészhelyzeti reagáláshoz, az árvízvédelemhez, a szállítás helyreállításához és a hajómérnöki alkalmazásokhoz.

A szerkezeti gyártástól a rendszerintegrációig minden hídmodul szabványos gyártási eljárásokat követ az egyenletes teljesítmény és a megbízható működés biztosítása érdekében.

Mérnöki csapatunk az ügyfelekkel együttműködve határozza meg a legmegfelelőbb konfigurációt az alábbiak alapján:

· Vízút szélessége

· Szükséges terhelhetőség

· Működési környezet

· Bevezetési követelmények

· Szállítási feltételek

Függetlenül attól, hogy az ügyfelek egyedi meghajtású modulokat vagy komplett úszóhídrendszereket igényelnek, a HAIDING SHIPYARD gyakorlati megoldásokat kínál a valós működési igényekre.

OEM és testreszabási szolgáltatások

A különböző projektekhez különböző hídkonfigurációk szükségesek. A HAIDING SHIPYARD testreszabási lehetőségeket kínál, hogy megfeleljen az adott alkalmazási követelményeknek.

Minőségellenőrzés

A megbízható vészhelyzeti berendezések szigorú gyártásellenőrzést igényelnek.

Minden moduláris hídrendszer ellenőrzésen esik át a gyártási folyamat során, beleértve:

· Nyersanyag vizsgálat

· Szerkezeti gyártásellenőrzés

· Hegesztési minőségellenőrzés

· Mechanikai összeszerelés ellenőrzése

· Hidraulikus rendszer tesztelése

· Elektromos vezérlés tesztelése

· Navigációs funkció tesztelése

· Teljesítményellenőrzés betöltése

· Végső működési ellenőrzés

Gyakran Ismételt Kérdések

Működhet-e a pontonhíd vontatóhajók nélkül?

Igen. Mindegyik modul független meghajtórendszerrel van felszerelve, amely lehetővé teszi az autonóm navigációt, helymeghatározást és csatlakozást külső vontatóberendezés nélkül.

Mennyi ideig tart a híd felállítása?

A telepítési idő a híd hosszától és a helyszín körülményeitől függ. A szabványos 60 méteres konfiguráció megfelelő körülmények között jellemzően 10-15 perc alatt elkészíthető.

Mekkora a maximális hídhossz?

A moduláris felépítés lehetővé teszi a 100 métert meghaladó hídkonfigurációkat további tápellátású modulok csatlakoztatásával.

Milyen teherbírást képes elviselni a híd?

A szabványos 60 méteres konfiguráció 60 tonnás névleges teherbírást biztosít.

Működhetnek az egyes modulok kompként?

Igen. Az egyes meghajtású modulok egymástól függetlenül működhetnek a személyzet és a berendezések szállításához.

Milyen környezetben működhet a híd?

A rendszer alkalmas folyókra, tavakra, tározókra, árvízcsatornákra és parti sekély vizekre.

Milyen hőmérsékleti tartományt támogat?

Az üzemi hőmérséklet tartomány -30°C és +55°C között van.

Testreszabható a híd?

Igen. A HAIDING SHIPYARD testreszabja a hídhosszt, a terhelési követelményeket, a vezérlőrendszereket és a támogató berendezéseket.

Technikai támogatást nyújt?

Igen. Műszaki tanácsadás, üzemeltetési útmutató, pótalkatrész-támogatás és karbantartási segítség áll rendelkezésre.

Lépjen kapcsolatba a HAIDING SHIPYARD-dal

A vészhelyzeti szállítási útvonalak megszakadásakor a megbízható vízátkelő berendezések elengedhetetlenek a gyors és biztonságos hozzáférés helyreállításához.

A HAIDING SHIPYARD Rapidly Emplaced Bridge megoldásokat kínál árvízvédelemre, katasztrófaelhárításra, infrastruktúra-helyreállításra és hajómérnöki alkalmazásokra.

Forduljon mérnökcsapatunkhoz műszaki specifikációkért, konfigurációs javaslatokért és testreszabott projektmegoldásokért.
