Emelő önemelő platform

Emelő önemelő platform

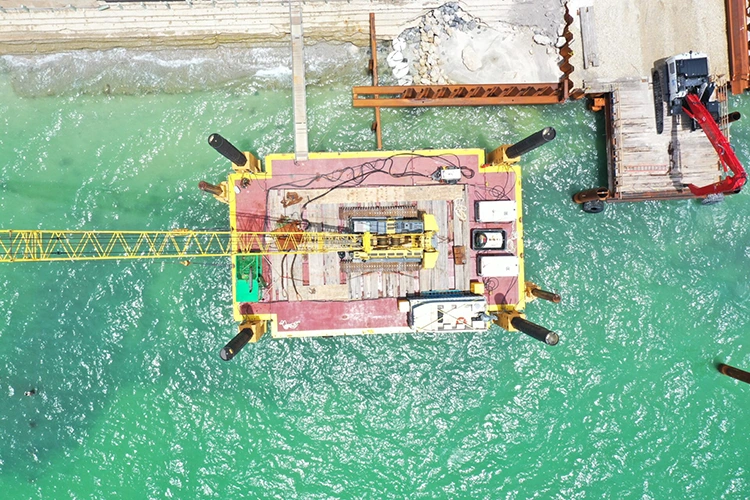

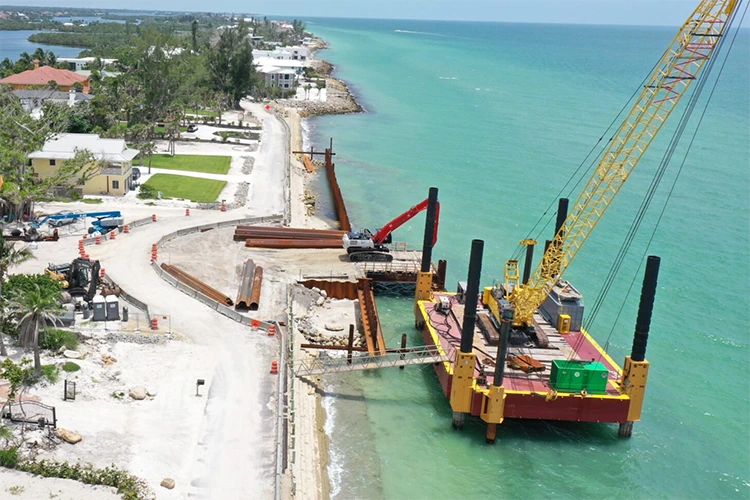

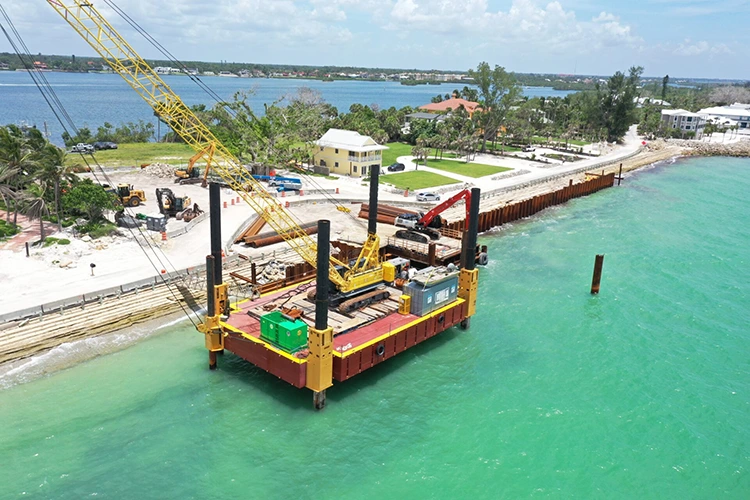

A Shandong Haiding Shipbuilding Co., Ltd. egy megbízható kínai gyár és gyártó, amely kiváló minőségű gyártásra szakosodott. A HAIDING SHIPYARD Emelő önemelő platform egy nagy tonnás emelőberendezés, amelyet 3-100 méteres tengeri vízmélységre terveztek, 20-120 méteres lábhosszúsággal és 3000 tonnás platform teljes terhelhetőségével. Magában egy 800 tonnás osztályú, 360°-ban forgó daruval van felszerelve, amely négy feladatra összpontosít: offshore platform alkatrészeinek felemelése, szélturbina főmotor beszerelése, elsüllyedt hajó mentése és nagy felszerelések átvitele. A tengeri emelés olyan fájdalmas pontjait célozva meg, mint a "nagy terhelési igény, nehéz pontos pozicionálás és magas működési kockázat összetett környezetben", stabil emelési műveleteket valósít meg a sekély tengertől a mélytengerig hidraulikus szinkron emelőrendszer (±0,1°-os szintezés), nagy pontosságú emelési pozicionálás (±0,5m) és mélytengeri szél/rawave-ellenállás2 (Grawave-ellenállás2) révén. Az egyszeri emelési hatékonyság 40%-kal magasabb, mint a hagyományos úszódaruké, így "nagy terhelésű, nagy pontosságú, nagy biztonságú" emelési megoldást kínál a hajómérnökök számára.

Alapvető előnyei

Nagy tonnás emelési kapacitás, nagy teherbírású műveletekhez igazítva

800 tonnás osztályú daru integráció: HAIDING SHIPYARD Emelő önemelő platform teljes hidraulikus 360°-ban forgó daruval (maximális névleges emelési kapacitás 800 tonna, maximális munkasugár 45 m), fő horog emelési magasság ≥ 80 m, 0 tonnás emelési osztályú komponensek. modulok és 16MW-os szélturbinás főmotorok. A daru kettős csörlős szinkronvezérlést alkalmaz, 0,5-2 m/perc emelési sebességgel, kielégítve a különböző súlyú alkatrészek emelési igényeit;

Nagy szilárdságú teherhordó szerkezet: A HAIDING SHIPYARD emelő önemelő platform platformja a fő teherhordó gerendák Q550 nagyszilárdságú acélból készülnek (vastagság ≥50 mm), a daru alapja pedig mereven feszített csavarokkal csatlakozik a platformhoz. A lokálisan megerősített terület egyenletes terhelése ≥120kN/㎡, amely az emelési műveletek során fellépő pillanatnyi ütőerőt is elviseli, szerkezeti biztonsági tényezője ≥1,8.

Nagy pontosságú vezérlés, erős emelési stabilitás

Teljesen automatikus szintezés és pozicionálás: HAIDING SHIPYARD Emelés Önemelő platform kéttengelyes dőlésérzékelővel (pontosság ±0,05°) és GPS+Beidou kettős pozicionáló rendszerrel (pozicionálási pontosság ≤1m), a platform automatikusan szintbe kerül az emelés előtt, és a valós idejű platform dőlés-kompenzálása 1 (szinthiba ≤) hullámok emelés közben, biztosítva, hogy az alkatrészemelés pozicionálási eltérése ≤0,5 m legyen, és elkerülve az alkatrészek ütközését;

Terhelésdinamikus felügyelet: A HAIDING SHIPYARD Emelő Önemelő Platform daru terhelésérzékelővel (pontosság ±1%) és nyomatékhatárolóval van felszerelve, amely valós időben figyeli az emelési súlyt és nyomatékot. A névleges érték 90%-ához közeledve automatikusan riaszt, a névleges érték túllépése esetén pedig kényszeresen leáll, megelőzve a túlterhelés okozta szerkezeti károsodást.

Teljes vízmélységhez való alkalmazkodás, nagy tolerancia az összetett környezetekhez

Rugalmas spud lábak testreszabása: HAIDING SHIPYARD emelő önemelő platform 4 szekcionált rácsos spud lábbal (átmérő 2,8-3,5 m) testreszabható 20-120 méter hosszúsággal, 3-100 méter vízmélységhez alkalmazkodva: 20-40 m tengeri rövid lábak (közepes-20 8 m) tenger (20-50m), 80-120m hosszú lábak mélytengerre (50-100m); A sörtéjű konzervdobozok tágítható kialakításúak (tágulás után ≥80 ㎡ érintkezési felület), hogy megakadályozzák a tengerfenék lágy talajába süllyedését;

Kíméletlen környezetvédelem: A platform 12-es fokozatú szélellenállással, ≤6 m hullámellenállási magassággal és ≤2,5 csomós áramellenállási sebességgel rendelkezik. A daru szélálló rögzítőeszközökkel és eső-/porálló burkolatokkal (IP65 védelmi fokozat) van felszerelve, amelyek a dél-kínai-tengeri monszun időszakban és a Bohai-öböl téli jégkorszakában is működhetnek, biztosítva a megszakítás nélküli emelési feladatokat.

Moduláris telepítés, kényelmes üzemeltetés és karbantartás

Szekciós szállítás és összeszerelés: A platform 6-8 részre van felosztva (főplatform rész, spud lábrész, daru rész), amelyek maximális tömege ≤120 tonna, amelyek félig merülő hajókkal és óceánjáró uszályokkal szállíthatók a globális tengeri területekre; a helyszíni összeszerelés karimákkal + nagy szilárdságú csavarokkal történik, és 7-10 nap alatt befejezhető tengeri úszódarukkal, 50%-kal rövidebb, mint a hagyományos integrált platformok összeszerelési ciklusa;

Daru moduláris karbantartása: A daru csörlője és a feszítőmechanizmusa moduláris felépítést alkalmaz, amely meghibásodás esetén szétszerelhető és teljes egészében cserélhető, így a karbantartási idő 12 órára csökken; a spud lábtartó NM500 kopásálló acélból készül (keménység ≥500HB), élettartama ≥25 év mélytengeri környezetben, gyakori csere nélkül.

Részletes műszaki paraméterek

Alapvető alkalmazási forgatókönyvek

Offshore platform építése és bővítése

Az olyan tengeri olaj- és gázmezőkön, mint a Bohai-öböl és a Dél-kínai-tenger, emelje fel a 300-500 tonnás platform fedélzeti modulokat és a berendezések rekeszeit. A 800 tonnás daru egyetlen művelettel képes elvégezni a nehéz modulemelést ±0,5 m pozicionálási pontossággal, hogy elkerülje az illesztési eltéréseket. Napi 4-5 modulemelési műveletet tud elvégezni, 40%-kal növelve a hatékonyságot a hagyományos úszódarukhoz képest.

Az elöregedő tengeri platformok szerkezeti megerősítéséhez 200-300 tonnás erősítőelemeket (például tartógerendákat és ütközésgátló eszközöket) kell felemelni. A platform stabil munkafelülete minimálisra csökkenti a szél és a hullámok hatását az emelési műveletekre, így biztosítva a merevítés biztonságát.

Tengeri szélerőművek telepítése

A Jiangsu és Fujian partjai mentén található 16 MW-os tengeri szélerőművekben 800 tonnás szélturbina-generátorokat és 300 tonnás toronyhordókat emeljenek fel. A daru emelési magassága ≥80 méter, alkalmas 100 méteres vízmélységben történő üzemeltetésre. Az automatikus szintezőrendszer kompenzálja a szél és a hullámok dőlését, biztosítva, hogy a generátor és a toronycső közötti koaxiális eltérés ≤1 mm legyen.

Tengeri szélturbinák alapjainak karbantartásához emelje fel a 100-200 tonnás karbantartó berendezéseket (például víz alatti vágóberendezéseket és fugázó berendezéseket). A platform stabil kikötése folyamatos, 72 órás karbantartási műveleteket tesz lehetővé.

Elsüllyedt hajó mentése és vízi akadálymentesítés

Az olyan tengereken, mint a Kelet-kínai-tenger és a Sárga-tenger, mentsenek meg 300-800 tonnás elsüllyedt hajókat (például teherhajókat és mérnökhajókat). A daru többpontos szinkron emelése megakadályozza az elsüllyedt hajó deformálódását. A platform ellenáll a ≤6 méteres hullámoknak, lehetővé téve a folyamatos működést összetett tengeri körülmények között is.

HAIDING SHIPYARD Emelő Az önemelő platform képes eltávolítani a nehéz akadályokat (például elhagyott cölöpöket és nagy alkatrészeket) a vízi utakról. A 200-500 tonnás emelőképességű daru precízen pozícionálja és továbbítja az akadályokat a szállítóhajókra, ezzel biztosítva a biztonságos hajózást.

Nagyméretű tengeri felszerelés transzfer

Emeljen fel 500-800 tonnás mélytengeri feltáró berendezéseket (például emberes merülő anyahajók moduljait és tengerfenék-megfigyelő hálózatok bázisait) a szállítóhajókról a műveleti platformokra. A ±0,5 m-es pozicionálási pontosság megakadályozza a berendezés ütközési sérülését.

A tengerparti kikötőkben 300-500 tonnás kikötői gépek (például rakparti daruk és portáldaruk) áthelyezése. A platform egyszerű mólóknál dokkolható, így nincs szükség speciális nehézemelő terminálokra, és csökkennek az átviteli költségek.

Testreszabási szolgáltatások

Paraméterek és funkciók testreszabása: Állítsa be a lábszár hosszát (120 m-ig) és a daru konfigurációját (pl. frissítés 1000 tonnás darura) a működési forgatókönyveknek megfelelően; a sarki tengeri területeken spud láb jégtörő eszközök és platformszigetelő rendszerek hozzáadása; a rozsdamentes acél darualkatrészek korszerűsítése magas sótartalmú környezetekhez;

Értéknövelt szolgáltatások: A HAIDING SHIPYARD emelő önemelő platformja segíthet a platform nemzetközi osztályozási tanúsítványának (ABS/CCS/DNV) és tengeri emelési műveleti engedélyeinek kezelésében; emelési terv tervezése (pl. alkatrészfeszültség-elemzés, emelési út tervezése); lépjen kapcsolatba a tengerészeti mérnöki csapatokkal, hogy „platform + emelés + üzemeltetés és karbantartás” integrált szolgáltatásokat nyújtson, biztosítva az emelési feladatok hatékony elvégzését.
