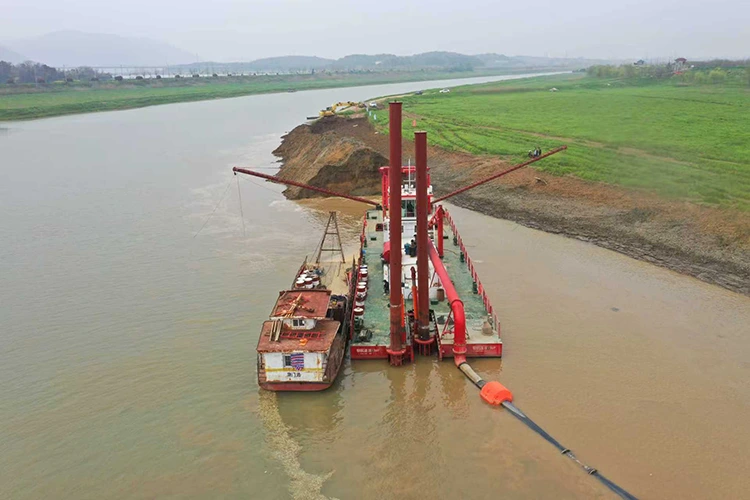

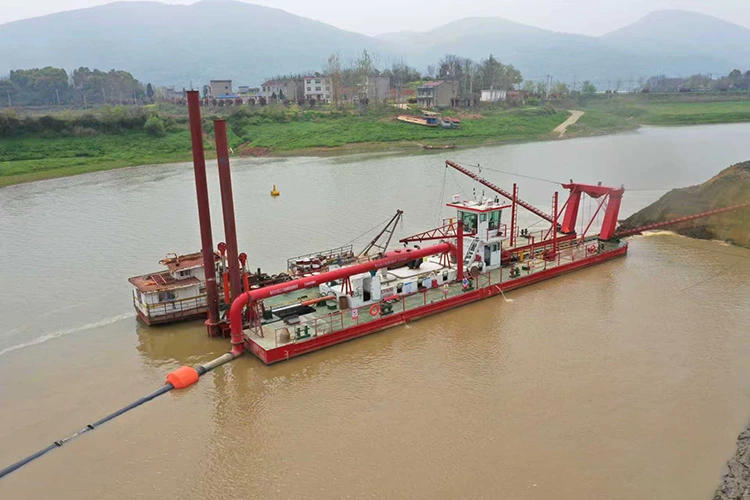

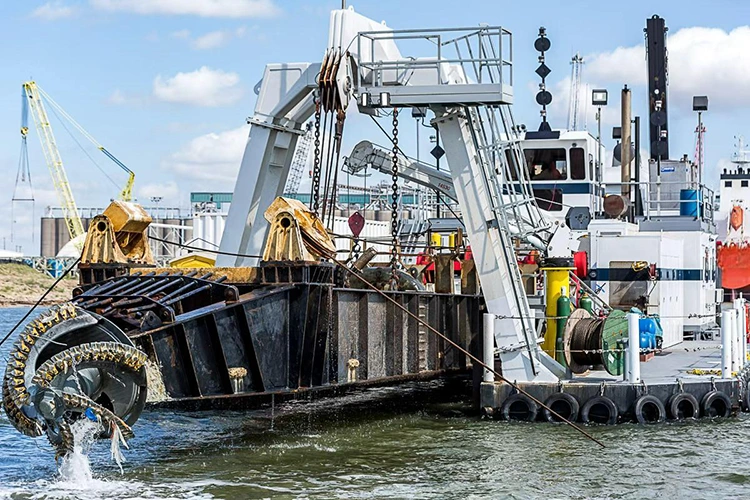

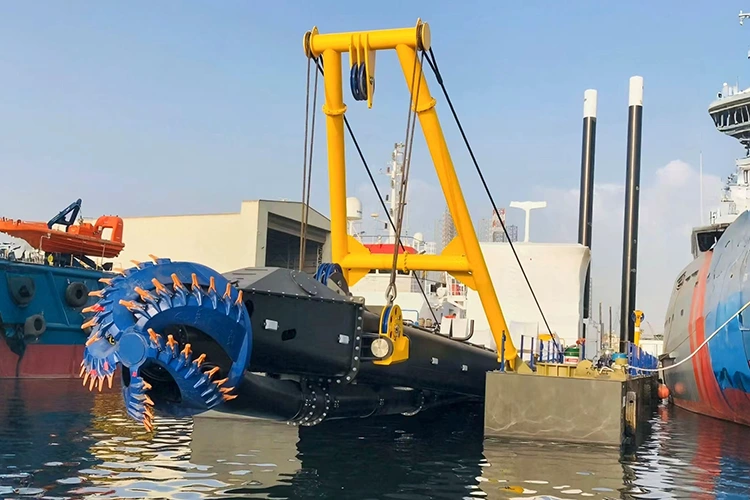

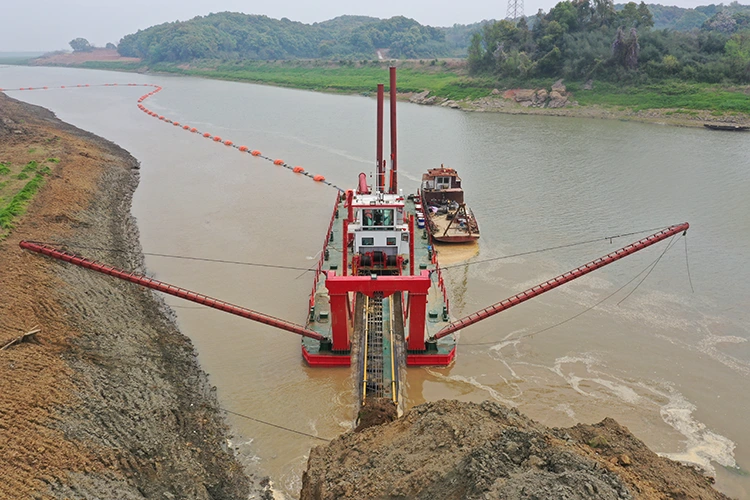

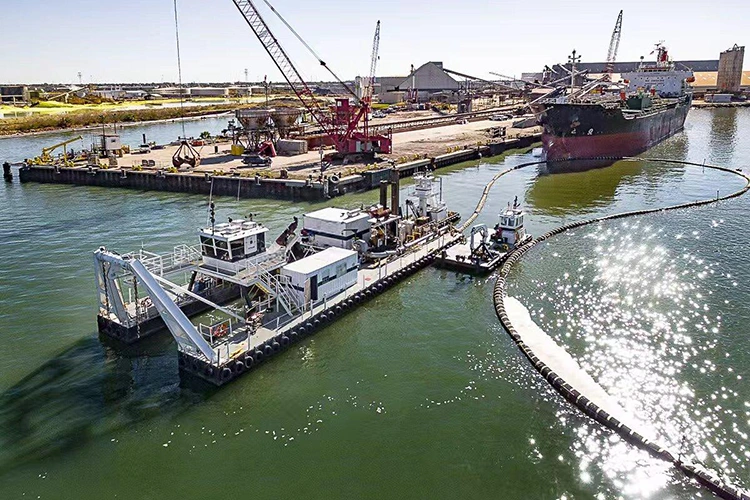

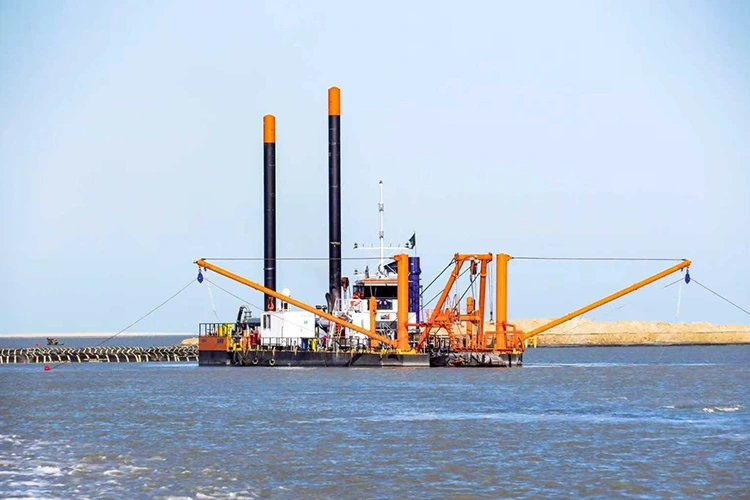

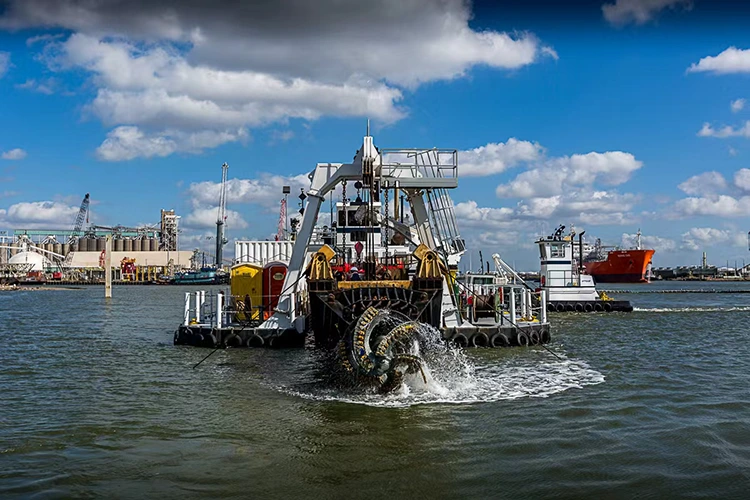

Vágó szívó kotrógép

A Shandong Haiding Shipbuilding Manufacturing Co., Ltd. közepes és nagy méretű kotrási berendezések kínai gyártója és szállítója. Évek óta elkötelezettek vagyunk a tengeri kotrási mérnökök iránt, és jelentős előnyökre tettünk szert. HAIDING SHIPYARD vágó szívókotrónk Európában, Amerikában, Délkelet-Ázsiában és sok más globális piacon is jelen van. mire vársz? Csatlakozz hozzánk most!

Kérdés küldése

termékleírás

Kifinomult és optimalizált kialakításunkkal, valamint robusztus teljesítményünkkel felhatalmazzuk Önt arra, hogy hatékonyan hajtsa végre kotrási projektjeit. A HAIDING SHIPYARD vágó szívó kotrógép nagy hatásfokú forgó vágófejjel van felszerelve, ezzel a berendezéssel hatékonyan lehet lazítani a különféle talajtípusokat folyó- és tengerfenéken. Az integrált folyadékdinamikai optimalizáló kialakításnak köszönhetően gyorsan összekeveri a vizet és az üledéket 90% feletti egyenletességű iszap-víz keverékké. Miután egy nagy átmérőjű szívócsövön keresztül (opcionális átmérő Φ300-Φ800mm) beszívták a szivattyútestbe, a keveréket egy nagynyomású nyomócsövön keresztül nagy távolságokra szállítják, a maximális szállítási távolság akár 3000 méter. Erős működési folytonosság és alacsonyabb energiafogyasztás jellemzi az iparági átlaghoz képest.

A termék alapterve

A moduláris összeállítással és integrált kialakítással a HAIDING SHIPYARD vágó szívókotrógép önállóan elvégzi a kotrási, sárszállítási és -kirakodási folyamatot a fedélzeten anélkül, hogy további segédberendezésekre lenne szükség. Építési hatékonysága több mint 30%-kal magasabb, mint a hagyományos berendezéseké, ami jelentősen lerövidítheti a projektciklust. Viszonylag széles forgatókönyv-alkalmazhatósággal büszkélkedhet, belvízi tavakban, parti kikötőkben és belvízi utakon kotrási műveleteket végezhet ≤5 szint szélerősség és ≤1,5m/s áramlási sebesség mellett. Erős talajkompatibilitása révén olyan hagyományos munkakörülmények között végez műveleteket, mint a homok, homokos vályog és iszap (nedvességtartalom 60%-80%). A testreszabott fogazott kopásálló vágófejünkkel való cserét követően tovább tud ásni a nagy nyomószilárdságú agyagot. A csere egyszerű és kényelmes, így a legtöbb építési forgatókönyvhöz alkalmas.feltételek.

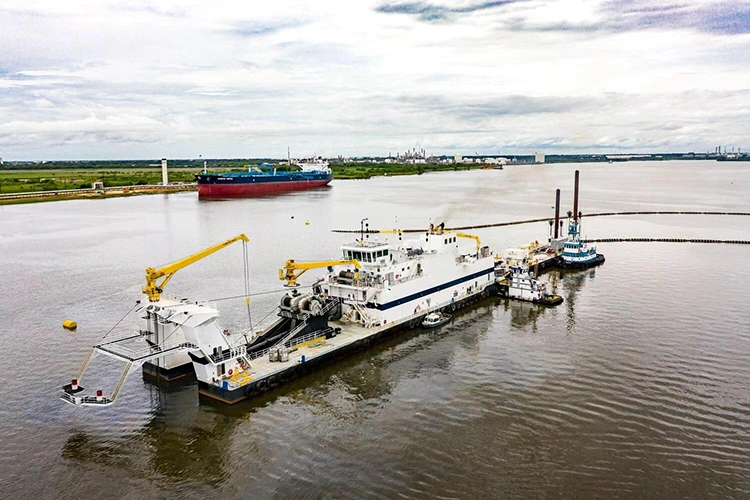

Cutter Suction Dredger

Termék áramellátó rendszer

A HAIDING SHIPYARD vágó szívókotró két fő energiaellátó rendszert kínál: hidraulikus és mechanikus. A hidraulikus hajtású változat importált hidraulikus szivattyúegységeket használ 0-30 ford./perc fordulatszám-tartományban és 0,5 másodpercnél rövidebb reakcióidővel, amely lehetővé teszi a precíz vezérlést bonyolult üzemi körülmények között is. A mechanikus hajtású változat robusztus és megbízható szerkezettel, alacsonyabb karbantartási költségekkel büszkélkedhet, és alkalmas a rutin, szabványos működésre. Ezen túlmenően ez a sorozat átesett az ISO9001 tanúsítványon, és jogosult a CCS, BV, RINA és RS tanúsítványokra is. A kulcsfontosságú alkatrészekre 2 év, a hajótestre pedig 20 év a garancia, ami szilárd garanciát nyújt a projekt biztonságos és hatékony előrehaladására.

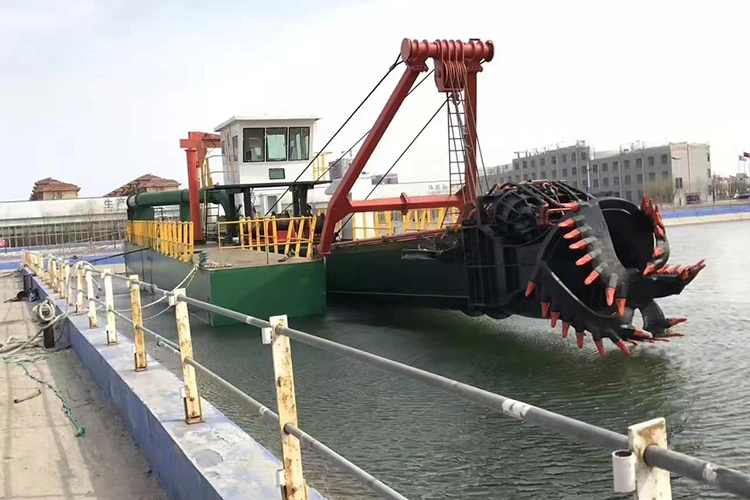

Cutter Suction Dredger

Termékparaméter (specifikáció)

Vágó szívókotró HD-CSD250
Hossz Összességében	18,8 m	Vízáramlás	980 m³/h
A hajótest méretei	15,0×5,2×1,5 m	Üledéktermelés	150 m³/h
A ponton fő méretei	9,3×2,2×2,5 m	Kisülési távolság	1000 m
Oldalponton méretei	15,0×1,5×1,5 m	Vágófej átmérője	800 mm
Szerkezet	Moduláris intelligens összeállítás típusa	Vágó teljesítmény	37 kW
Főmotor márka/teljesítmény	Weichai 294KW	Piszkozat	1,1 m
Segédmotor márka/teljesítmény	Weichai 75 kW	Hidraulikus vezérlőrendszer	PLC-beépített vezérlés
Teljes teljesítmény	Weichai 369KW	Emelő csörlők száma	40 KN*1
Kotrószivattyú	200 WN magas krómötvözet szivattyú	Keresztirányú csörlők száma	4OKN*2
Nyomó/szívócső átmérője	273mm/273mm	Kabin	Állítható ülés, klíma, PLC integrált vezérlőrendszer
Fej (szivattyúzó emelő)	55 m	Szállítási idő	40 nap
Maximális kotrási mélység	9 m	Referencia üzemanyag-fogyasztás	~38L/H
Alkalmazható üzemi állapot	Kis kotrási helyek, például folyócsatornák és ülepítő tavak
Konfiguráció frissítése	A konfiguráció frissíthető, például a dízelmotor márka megváltoztatható a kereslet márka szerint: Cummins, Carter stb.

Vágó szívókotró HD-CSD300
Hossz Összességében	26,0 m	Vízáramlás	1200-1500 m³/h
A hajótest méretei	21,0×5,2×1,5 m	Üledéktermelés	150-200 m³/h
A ponton fő méretei	11,0×2,5×2,5 m	Kisülési távolság	2000 m
Oldalponton méretei	21,0×1,1×1,5 m	Vágófej átmérője	1350 mm
Szerkezet	Moduláris intelligens összeállítás típusa	Vágó teljesítmény	75 kW
Főmotor márka/teljesítmény	Weichai 6170-456KW	Piszkozat	1,1 m
Segédmotor márka/teljesítmény	Weichai WP6-155KW	Hidraulikus vezérlőrendszer	PLC integrált vezérlés
Teljes teljesítmény	Weichai 611KW	Emelő csörlők száma	60 KN*1
Kotrószivattyú	250 WN magas krómötvözet szivattyú	Keresztirányú csörlők száma	40 KN*2
Nyomó/szívócső átmérője	325mm/325mm	Kabin	Állítható ülés, klíma, PLC integrált vezérlőrendszer
Fej (szivattyúzó emelő)	40 m	Szállítási idő	50 nap
Maximális kotrási mélység	12 m	Referencia üzemanyag-fogyasztás	~66L/H
Alkalmazható üzemi állapot	Kis kotrási helyek, például folyócsatornák és ülepítő tavak
Konfiguráció frissítése	A konfiguráció frissíthető, például a dízelmotor márka megváltoztatható a kereslet márka szerint: Cummins, Carter stb.

Vágó szívókotró HD-CSD300
Hossz Összességében	26,0 m	Vízáramlás	1200-1500 m³/h
A hajótest méretei	21,0×5,2×1,5 m	Üledéktermelés	150-200 m³/h
A ponton fő méretei	11,0×2,5×2,5 m	Kisülési távolság	2000 m
Oldalponton méretei	21,0×1,1×1,5 m	Vágófej átmérője	1350 mm
Szerkezet	Moduláris intelligens összeállítás típusa	Vágó teljesítmény	75 kW
Főmotor márka/teljesítmény	Weichai 6170-456KW	Piszkozat	1,1 m
Segédmotor márka/teljesítmény	Weichai WP6-155KW	Hidraulikus vezérlőrendszer	PLC integrált vezérlés
Teljes teljesítmény	Weichai 611KW	Emelő csörlők száma	60 KN*1
Kotrószivattyú	250 WN magas krómötvözet szivattyú	Keresztirányú csörlők száma	40 KN*2
Nyomó/szívócső átmérője	325mm/325mm	Kabin	Állítható ülés, klíma, PLC integrált vezérlőrendszer
Fej (szivattyúzó emelő)	40 m	Szállítási idő	50 nap
Maximális kotrási mélység	12 m	Referencia üzemanyag-fogyasztás	~66L/H
Alkalmazható üzemi állapot	Kis kotrási helyek, például folyócsatornák és ülepítő tavak
Konfiguráció frissítése	A konfiguráció frissíthető, például a dízelmotor márka megváltoztatható a kereslet márka szerint: Cummins, Carter stb.

Vágó szívókotró HD-CSD550
Hossz Összességében	45,82 m	Vízáramlás	3500-4000 m³/h
A hajótest méretei	35,8×8,8×2,2 m	Üledéktermelés	600-800 m³/h
A ponton fő méretei	15,4×4,0×2,2 m	Kisülési távolság	2000 m
Oldalponton méretei	35,75×2,85×2,2 m	Vágófej átmérője	1900 mm
Szerkezet	Moduláris intelligens összeállítás típusa	Vágó teljesítmény	130 kW
Főmotor márka/teljesítmény	Weichai WH17-1350KW	Piszkozat	1,6 m
Segédmotor márka/teljesítmény	Weichai 6170-456KW	Hidraulikus vezérlőrendszer	PLC integrált vezérlés
Teljes teljesítmény	Weichai 1806KW	Emelő csörlők száma	150 KN*1
Kotrószivattyú	450 WNH magas krómötvözet szivattyú	Keresztirányú csörlők száma	100 KN*2
Nyomó/szívócső átmérője	560mm/560mm	Kabin	Állítható ülés, klíma, PLC integrált vezérlőrendszer
Fej (szivattyúzó emelő)	66 m	Szállítási idő	80 nap
Maximális kotrási mélység	14 m	Referencia üzemanyag-fogyasztás	~160L/H
Alkalmazható üzemi állapot	Folyó, tó, víztározó, tengerpart, kikötő és egyéb vizek
Konfiguráció frissítése	A konfiguráció frissíthető, például a dízelmotor márka megváltoztatható a kereslet márka szerint: Cummins, Carter stb.

Vágó szívókotró HD-CSD650
Hossz Összességében	45,82 m	Vízáramlás	5000 m³/h
A hajótest méretei	35,8×8,8×2,2 m	Üledéktermelés	800-1000 m³/h
A ponton fő méretei	15,4×4,0×2,2 m	Kisülési távolság	2000 m
Oldalponton méretei	35,75×2,85×2,2 m	Vágófej átmérője	2200 mm
Szerkezet	Moduláris intelligens összeállítás típusa	Vágó teljesítmény	320 kW
Főmotor márka/teljesítmény	Weichai WH17-1350KW	Piszkozat	1,7 m
Segédmotor márka/teljesítmény	Weichai 8170-601KW	Hidraulikus vezérlőrendszer	PLC integrált vezérlés
Teljes teljesítmény	Weichai 1951KW	Emelő csörlők száma	150 KN*1
Kotrószivattyú	500 WN magas krómozott szivattyú	Keresztirányú csörlők száma	150 KN*2
Nyomó/szívócső átmérője	650mm/650mm	Kabin	Állítható ülés, klíma, PLC integrált vezérlőrendszer
Fej (szivattyúzó emelő)	66 m	Szállítási idő	110 nap
Maximális kotrási mélység	14 m	Referencia üzemanyag-fogyasztás	~229L/H
Alkalmazható üzemi állapot	Folyó, tó, víztározó, tengerpart, kikötő és egyéb vizek
Konfiguráció frissítése	A konfiguráció frissíthető, például a dízelmotor márka megváltoztatható a kereslet márka szerint: Cummins, Carter stb.

Vágó szívókotró HD-CSD800
Hossz Összességében	59,5 m	Vízáramlás	8000 m³/h
A hajótest méretei	52,5×11,4×3,0 m	Üledéktermelés	1200-1500 m³/h
A ponton fő méretei	26,0×5,0×4,0 m	Kisülési távolság	4000-5000 m
Oldalponton méretei	52,5×3,2×3,0 m	Vágófej átmérője	2770 mm
Szerkezet	Moduláris intelligens összeállítás típusa	Vágó teljesítmény	1000 kW
Főmotor márka/teljesítmény	Weichai 2650KW	Piszkozat	2,2 m
Segédmotor márka/teljesítmény	Weichai 1850KW*2	Hidraulikus vezérlőrendszer	PLC integrált vezérlés
Teljes teljesítmény	Weichai 6350KW	Emelő csörlők száma	550 KN*1
Kotrószivattyú	131-28-65	Keresztirányú csörlők száma	400 KN*2
	(Bunkerszivattyú+víz alatti szivattyú)
Nyomó/szívócső átmérője	820mm/820mm	Kabin	Állítható ülés, klíma, PLC integrált vezérlőrendszer
Fej (szivattyúzó emelő)	110 m	Szállítási idő	280 nap
Maximális kotrási mélység	25 m	Referencia üzemanyag-fogyasztás	~750L/H
Alkalmazható üzemi állapot	Folyó, tó, víztározó, tengerpart, kikötő és egyéb vizek
Konfiguráció frissítése	A konfiguráció frissíthető, például a dízelmotor márka megváltoztatható a kereslet márka szerint: Cummins, Carter stb.

Vágó szívókotró HD-SSCSD550
Hossz Összességében	61,5 m	Vízáramlás	4000m3/h
A hajótest méretei	48,5×8,9×2,2 m	Üledéktermelés	600-800m3/h
A ponton fő méretei	7,0 m/4,0 m	Kisülési távolság	3000 m
Oldalponton méretei	41,0×2,65×2,2 m	Vágófej átmérője	1900 mm
Szerkezet	Moduláris intelligens összeállítás típusa	Vágó teljesítmény	130 kW
Főmotor márka/teljesítmény	Weichai WH17-1350KW	Piszkozat	1,6 m
Segédmotor márka/teljesítmény	Weichai 6170-456KW	Hidraulikus vezérlőrendszer	PLC integrált vezérlés
Teljes teljesítmény	Weichai 1806KW	Emelő csörlők száma	150 KN *1
Kotrószivattyú	450 WNH magas krómötvözet szivattyú	Keresztirányú csörlők száma	100 KN *2
Nyomó/szívócső átmérője	560mm/560mm	Kabin	Állítható ülés, légkondicionáló, PLC integrált vezérlőrendszer
Fej (szivattyúzó emelő)	66 m	Szállítási idő	90-110 nap
Maximális kotrási mélység	35 m	Referencia üzemanyag-fogyasztás	~160L/H
Alkalmazható üzemi állapot	15 méternél mélyebb vízben iszaptalanítás
Konfiguráció frissítése	A konfiguráció frissíthető, például a dízelmotor márka megváltoztatható a kereslet márka szerint: Cummins, Carter stb.

Vágó szívókotró HD-SSCSD650
Hossz Összességében	81,0 m	Vízáramlás	5000 m³/h
A hajótest méretei	63,0×11,0×3,0 m	Üledéktermelés	800-1000 m³/h
A ponton fő méretei	12,0×4,6×3,0 m	Kisülési távolság	3000 m
Oldalponton méretei	67,0×3,2×3,0 m	Vágófej átmérője	2200 mm
Szerkezet	Moduláris intelligens összeállítás típusa	Vágó teljesítmény	320 kW
Főmotor márka/teljesítmény	Weichai WH17-1350KW	Piszkozat	1,9 m
Segédmotor márka/teljesítmény	Weichai 8170-601KW	Hidraulikus vezérlőrendszer	PLC integrált vezérlés
Fülkeszivattyú főmotor	Weichai WH17-1350KW	Teljes szivattyúfej	86 m
Generátor teljesítmény	Weichai generátor 150KW	Maximális mélység	52 m
Teljes teljesítmény	Weichai 3451KW	Emelő csörlők száma	150 KN*1
Víz alatti Dredge szivattyú	500G-G magas krómötvözet szivattyú	Keresztirányú csörlők száma	150 KN*2
Fő nyomószivattyú a kamrában	500 WN magas krómötvözet szivattyú	Kabin	Állítható ülés, klíma, PLC integrált vezérlőrendszer
Nyomó/szívócső átmérője	650mm/650mm	Szállítási idő	110-150 nap
Öthorgonyos pozicionáló rendszer	200KN Windlass*5 szett	Referencia üzemanyag-fogyasztás	~390L/H
Érvényes munkafeltételek:	15 méternél mélyebb vízben iszaptalanítás
Konfiguráció frissítése	A konfiguráció frissíthető, például a dízelmotor márka megváltoztatható a kereslet márka szerint: Cummins, Carter stb.

A termék jellemzői és alkalmazása

1. Hatékony felépítés: A HAIDING SHIPYARD vágó szívókotró integrált magkialakításával a kotráshoz, sárszállításhoz és iszapürítéshez támogatja a 24 órás folyamatos működést. Nemcsak alacsony berendezés-meghibásodási rátával és megbízható teljesítménnyel rendelkezik, hanem mindössze 1-3 embert igényel a könnyű működéshez – ez jelentősen növeli az építés hatékonyságát, miközben csökkenti a munkaerőköltségeket.

2.Kiemelkedő alkalmazkodóképesség: Lefedi a kotrási igényeket különböző vízterületeken, és kiváló kotrási és szállítási teljesítményt nyújt többféle talajtípushoz, mint például homok, iszap és agyag, gyakori beállítás nélkül alkalmazkodik a különböző munkakörülményekhez.

3. Nagy pontosságú irányíthatóság: A HAIDING SHIPYARD vágó szívó kotrógépünk nagy pontosságú vezérlése a vezérlőrendszer és a BeiDou vagy GPS helymeghatározó funkciók együttes működésén alapul. Ez lehetővé teszi az ásatási mélység, szélesség és munkaterület pontos beállítását, teljes mértékben megfelelve a speciális műszaki követelményeknek különböző munkakörülmények között.

4. Hatékony szállítás és összeszerelés: A szállítás és összeszerelés is rendkívül hatékony, mivel egy moduláris összeszerelési felépítést alkalmaz, amely lehetővé teszi a teherautó-szállítást az építkezésekre hajózható vízi utakon. Ez a moduláris összeszerelési megoldás nemcsak jelentősen csökkenti a szállítási költségeket és az összeszerelési időt, hanem csökkenti a nagy gépekre való támaszkodást is, hatékonyan javítva az építkezés előkészítésének hatékonyságát.

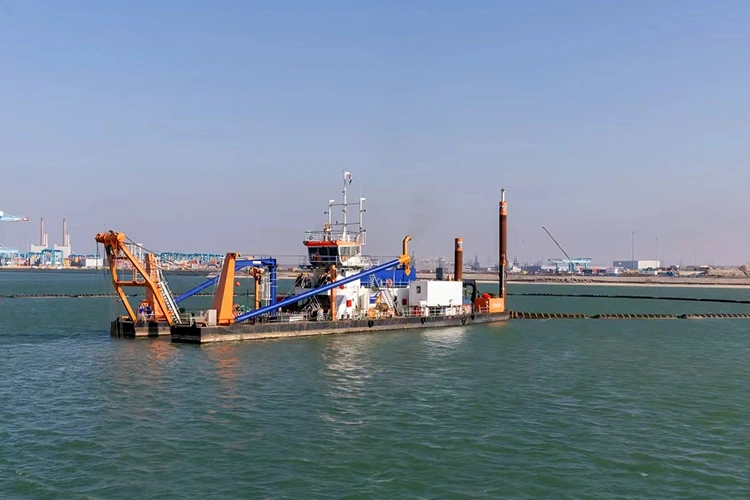

Cutter Suction Dredger
