Pontos tolóerőszabályozást igénylő kikötőkhöz, tengeri projektekhez és tengeri vontatási műveletekhez,Haiding Hajóépítésbiztosítja aSzabályozható dőlésszögű propeller vontatókonfigurálható propulziós megoldásként. A légcsavar lapátemelkedésének hidraulikus vezérlőrendszeren keresztüli beállításával a vontató a főmotor forgási sebességének vagy irányának megváltoztatása nélkül tudja szabályozni a tolóerőt, elősegítve a hatékony vontatást, a gyors manőverezést és a megbízható működést változó munkakörülmények között.
A szabályozható dőlésszögű légcsavaros vontató egy szabályozható dőlésszögű légcsavart (CPP) használ a meghajtó tolóerő folyamatos szabályozására a légcsavarlapátok szögének változtatásával. Ez a kialakítás lehetővé teszi a kezelők számára, hogy hatékonyan váltsanak a vontatás, a körutazás, a készenléti, a tolási és egyéb működési feltételek között, miközben fenntartják a megfelelő motorfordulatszámot. A Haiding Shipbuilding megoldása hidraulikus dőlésszög-beállítást, hídtávirányítót, PLC-be integrált vezérlést, megerősített hajótest védelmet, korrózióálló kezelést és testreszabható teljesítménykonfigurációkat tartalmaz 500 és 8000 LE között. A kiválasztott konfigurációtól függően a vontató 30-120 tonnányi oszlophúzást tud biztosítani, és támogatja az igényes kikötői, parti, tengeri és vészhelyzeti műveleteket.
Tartalomjegyzék
- Mi az a szabályozható dőlésszögű légcsavar vontató?
- Hogyan működik a CPP hajtórendszer?
- Mik a legfontosabb műszaki jellemzők?
- Milyen teljesítményelőnyökre számíthatnak az üzemeltetők?
- Mik a főbb specifikációk?
- Hol használható ez a vontató?
- Hogyan válasszák ki a vevőknek a megfelelő vontatót?
- Hogyan javítható a karbantartás és a szolgáltatás megbízhatósága?
- Gyakran Ismételt Kérdések
- Következtetés

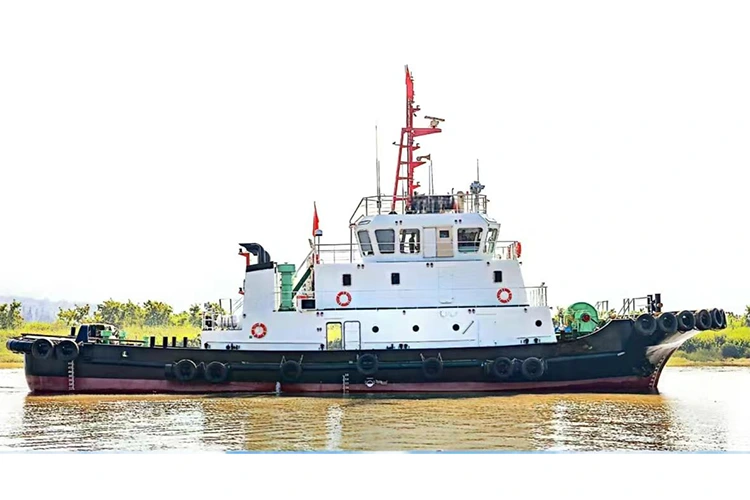

Mi az a szabályozható dőlésszögű légcsavar vontató?
A szabályozható dőlésszögű légcsavaros vontatóhajó egy szabályozható dőlésszögű légcsavarral felszerelt tengeri vontatóhajó. A hagyományos fix állású légcsavaroktól eltérően a CPP rendszer lehetővé teszi a légcsavar lapátszögének megváltoztatását, miközben a főmotor a megfelelő fordulatszám-tartományon belül tovább működik.
Az alapvető cél egyszerű: a kezelőnek közvetlenebb ellenőrzést adni a tolóerő felett. Ahelyett, hogy elsősorban a motorfordulatszám-változásokra vagy a mechanikus irányváltási elrendezésekre hagyatkozna, a CPP-rendszer a tolóerő növelése, csökkentése vagy visszafordítása érdekében beállítja a lapátemelkedést. Ez különösen hasznossá teszi a konfigurációt olyan vontatóhajók számára, amelyek gyakran váltanak át a különböző üzemi körülmények között.
által közölt termékinformációk szerintHaiding Hajóépítés, a CPP vontatója négy alapvető komponenst használ: propeller agyat, állítható lapátokat, dőlésszög-állító mechanizmust és hidraulikus vezérlőrendszert. A propellerlapátok körülbelül -30° és +30° között állíthatók, míg a légcsavar belsejében található hidraulikus dugattyúk szabályozzák a dőlésszöget.
Hogyan működik a CPP hajtórendszer?
A szabályozható menetemelkedésű légcsavar működési elve a lapátok geometriájának megváltoztatásán alapul, nem pedig a motor fordulatszámának állandó változásán. A hidraulikus rendszer a propeller agyában mozgatja a dőlésszög-mechanizmust, így minden lapát a tengelye körül forog.
Ez a folyamat lehetővé teszi a meghajtórendszer számára, hogy alkalmazkodjon a változó ellenállási és tolóerő-követelményekhez. Vontatás közben a nagyobb pozitív emelkedés erős előre tolóerőt generálhat. Hajózás közben a dőlésszög optimalizálható a hatékony meghajtás érdekében. Lassításhoz vagy fordított működéshez a menetemelkedés negatív beállítás felé mozgatható anélkül, hogy a főmotornak meg kellene fordítania a forgásirányát.
A Haiding Shipbuilding egy másodpercnél nem hosszabb hidraulikus válaszidőt ad meg a központi vezérlőrendszer számára, míg a szélesebb vezérlőkonfiguráció legfeljebb 0,5 másodperces válaszidőt ír elő. Ezek az adatok a gyors működési változtatásokat és a pontos manőverezést támogatják.
- Tolóerő beállítása:A légcsavarlapát osztása folyamatosan változik a működési követelményeknek megfelelően.
- Hidraulikus működtetés:A légcsavar belsejében hidraulikus dugattyúk hajtják a dőlésszög-mechanizmust.
- Hídvezérlés:A kezelők közvetlenül a hídról irányíthatják a meghajtást.
- Motor optimalizálás:A főmotor megfelelő működési fordulatszám-tartományon belül maradhat.
- Gyors tolatás:A fordított tolóerő a légcsavar dőlésszögének megváltoztatásával érhető el, nem pedig a motor forgásirányának megfordításával.
Mik a legfontosabb műszaki jellemzők?
Egy kereskedelmi vontatónak többre van szüksége, mint meghajtóerőre. Ellen kell állnia az ismétlődő vontatási terheléseknek, a hajóval való érintkezésnek, a sós víznek való kitettségnek, a változó időjárási viszonyoknak és az intenzív üzemi ütemezésnek. Emiatt a meghajtórendszer csak egy része a teljes vontatóhajó konfigurációnak.
Hidraulikus dőlésszög-szabályozás
A hidraulikus emelkedési mechanizmus biztosítja a légcsavar lapátszögének folyamatos szabályozását. Ez segít a vontatónak reagálni a különböző tolóerő-követelményekre anélkül, hogy kizárólag a motor fordulatszámának változására támaszkodna.
PLC-be integrált vezérlés
A termékkonfiguráció egy PLC-be integrált precíziós vezérlőrendszert tartalmaz. Ez támogatja a központosított működési vezérlést, és csökkentheti a változó munkakörülmények között szükséges kézi beállítás mértékét.
Megerősített hajótest védelem
A megerősített ütközésgátló sárvédőket úgy tervezték, hogy megvédjék a vontatót és a környező szerkezeteket a kikötés és a közeli műveletek során. A hajótestet nagy szilárdságú speciális acélként határozták meg, a termékoldalon a CCS szilárdsági és merevségi követelményeinek való megfelelést jelzik.
Tengeri korróziógátló kezelés
A tengeri hajók folyamatosan üzemelnek nedves és sópermetes környezetben. A meghatározott part menti korróziógátló bevonat segít elszigetelni a hajótestet a korrozív hatástól, és támogatja a hosszú távú használhatóságot.
Milyen teljesítményelőnyökre számíthatnak az üzemeltetők?
A CPP meghajtás fő előnye a működési rugalmasság. A vontató a munkanapja során egyetlen feladatot sem végez el. Készenlétből vontatásba léphet, segítséget nyújthat egy nagy hajónak a kikötéskor, rövid távú áthelyezést hajthat végre, és később vészhelyzeti műveletekben is részt vehet.
Azáltal, hogy lehetővé teszi a légcsavar dőlésszögének az aktuális működési feltételekhez való igazítását, a rendszer segíthet fenntartani a meghajtási hatékonyságot ezeken az átmeneteken. A Haiding Shipbuilding kijelenti, hogy a CPP konfigurációja körülbelül 10–15%-kal csökkentheti az üzemanyag-fogyasztást a megfelelő működési feltételek mellett. A gyártó azt is kijelenti, hogy a stabil motorterhelés csökkentheti a kopást és meghosszabbíthatja a karbantartási ciklust.
- Pontosabb tolóerő-kezelés vontatás közben.
- Gyorsabb átmenet az előre és hátra tolóerő között.
- Jobb alkalmazkodás a vontatási, cirkálási és készenléti körülményekhez.
- Potenciális üzemanyag-megtakarítási előnyök, ha a dőlésszöget az üzemi körülményekhez optimalizálják.
- Csökkentett függőség a mechanikus irányváltó elrendezésektől.
- Jobb alkalmasság a meghajtási igény gyakori változásával járó műveletekhez.
A meghajtási technológiát összehasonlító kezelők számára fontos, hogy ezeket az előnyöket a hajó méretével, a munkaciklussal, a vízviszonyokkal, a motorválasztással, a légcsavar átmérőjével és a várható oszlophúzással együtt értékeljék, ahelyett, hogy egyetlen specifikáció alapján ítélnék meg a meghajtás hatékonyságát.
Mik a főbb specifikációk?
A következő specifikációk összefoglalják a Haiding Hajóépítés szabályozható dőlésszögű propellervontatóhoz közzétett fő konfigurációs információkat. A tényleges hajóspecifikációk a testreszabási követelményektől és a működési feltételektől függően változhatnak.
| Konfiguráció | Specifikáció | Működési jelentősége |
|---|---|---|
| Teljesítmény tartomány | 500-8000 LE | Támogatja a különböző kikötői és vontatási követelményeket |
| Bollárhúzás | 30–120 tonna / 294–1176 kN | Erős vontatási erőt biztosít nehéz tengeri műveletekhez |
| Légcsavar állásszög | Körülbelül -30° és +30° között | Állítható előre és hátra tolóerőt tesz lehetővé |
| Vezérlőrendszer | PLC-be integrált precíziós vezérlés | Támogatja a központosított és pontos működést |
| Control Response | Akár 0,5 másodperc a megadott konfigurációban | Gyors működési változásokat tesz lehetővé |
| Pozícionálási pontosság | ±0,3 m | Támogatja a hajó pontos pozícionálását |
| Hajótest anyaga | Nagy szilárdságú speciális acél | Szerkezeti szilárdságot és merevséget biztosít |
| Élettartam | ≥15 év | Hosszú távú tengeri üzemeltetésre tervezték |
| Garancia | 2 év az alapkomponensek esetében | További műszaki és karbantartási támogatást nyújt |
| Tanúsítvány | CCS és ISO nemzetközi tengerészeti tanúsítványok | Támogatja a vonatkozó tengeri követelményeknek való megfelelést |
A potenciális vásárlóknak meg kell erősíteniük a végső műszaki specifikációt, az osztályozási követelményeket, a motorcsomagot, a meghajtás elrendezését és a teljesítménycélokat a megrendelés előtt.
Hol használható ez a vontató?
A szabályozható menetemelkedésű meghajtórendszer különösen értékes ott, ahol a működési feltételek gyakran változnak. A Haiding Shipbuilding konfigurációt számos tengeri alkalmazáshoz tervezték.
Kikötői és kikötői műveletek
A vontatók segíthetik a nagy hajókat a kikötéskor és az induláskor, áthelyezhetik a hajókat a korlátozott területeken belül, és irányított tolási vagy vontatási segítséget nyújtanak. A precíz tolóerőszabályozás különösen akkor hasznos, ha dokkok, terminálok és más hajók közelében dolgozik.
Offshore Engineering
A tengeri építési és energetikai projektekhez fúróplatformok, munkahajók, berendezések vagy úszószerkezetek vontatása szükséges. A termékinformáció az alkalmazható forgatókönyvek között azonosítja a fúróplatformos áthelyezést és a tengeri műszaki vontatást.
Tengerparti vontatás
A nagy távolságú tengerparti vontatás változó terhelési viszonyokat, időjárást és hajó ellenállást jelenthet. Az állítható dőlésszög lehetővé teszi a meghajtás teljesítményének a működési feltételek változásához való igazítását.
Sürgősségi mentés
A vontatóhajók támogathatják a vészhelyzeti reagálást, a tűzoltást, a környezetszennyezés ellenőrzését vagy a mentési műveleteket is. Az opcionális konfigurációk magukban foglalják a külső tűzoltó rendszereket és az olajszennyezés-visszanyerő berendezéseket.
További hajó opciókért a vevők áttekinthetik a Haiding Hajóépítő vontatóhajók választékát is, beleértve a rögzített dőlésszögű, függőleges tat és Z-meghajtó konfigurációkat.
Hogyan válasszák ki a vevőknek a megfelelő vontatót?
A kereskedelmi vontatók kiválasztását a tényleges működési profillal kell kezdeni, nem pedig az általános lóerőcéllal. A magasabb motorbesorolás nem jelenti automatikusan azt, hogy egy hajó jobban megfelel egy adott munkának.
Vásárlás előtt a vásárlónak értékelnie kell:
- Kötelező oszlophúzás:Határozza meg a várható legnagyobb hajóhoz vagy rakományhoz szükséges vontatási erőt.
- Működési környezet:Vegye figyelembe a kikötői, tengerparti, tengeri, szárazföldi vagy nyíltvízi körülményeket.
- Üzemi ciklus:Becsülje meg, hogy a hajó milyen gyakran fog vontatni, cirkálni, tolni, készenlétben állni vagy vészhelyzeti munkát végezni.
- Vízmélység és manőverezési hely:Ezek a tényezők befolyásolják a meghajtást és a kormányzás konfigurációját.
- Osztályozási követelmények:Erősítse meg az alkalmazandó hajóosztályozó társaságot és a szabályozási követelményeket.
- Karbantartási erőforrások:Értékelje a pótalkatrészek elérhetőségét, a műszaki támogatást, a személyzet képességeit és a szerviz reakcióit.
- Jövőbeli testreszabás:Fontolja meg, hogy később szükség lehet-e további tűzoltásra, szennyezés-ellenőrzésre vagy egyéb modulokra.
Egy képzett gyártónak képesnek kell lennie arra, hogy ezeket az üzemeltetési követelményeket megfelelő hajótestre, teljesítményre, meghajtásra, vezérlésre, biztonságra és segédberendezés-konfigurációra fordítsa.
Hogyan javítható a karbantartás és a szolgáltatás megbízhatósága?
A meghajtás megbízhatósága közvetlenül befolyásolja a hajó rendelkezésre állását. A CPP-rendszer mechanikus, hidraulikus és vezérlőelemeket tartalmaz, ezért a megelőző karbantartásnak a teljes meghajtási láncra kell kiterjednie, nem csak a propellerre.
- Vizsgálja meg a hidraulika vezetékeket, tömítéseket és működtetőket szivárgás vagy rendellenes kopás szempontjából.
- Figyelje a propeller agyának és lapátjának állapotát az ütemezett ellenőrzések során.
- Rendszeresen ellenőrizze a vezérlőrendszer reakcióját és a hangmagasság-visszajelzést.
- Vizsgálja meg a hajótest bevonatait és a korrózióvédelmet sósvízi környezetben.
- Karbantartsa a kritikus alkatrészeket a hajó munkaciklusának megfelelően.
- Kövesse a gyártó által javasolt ellenőrzési és karbantartási időközöket.
- Vezessen üzemi feljegyzéseket az ismétlődő meghajtási vagy vezérlőrendszeri problémák azonosításához.
A Haiding Shipbuilding kijelenti, hogy alapvető összetevőire kétéves garancia vonatkozik, és a szerviztámogatás magában foglalja a helyi szervizeket és a 24 órás válaszadást. A vásárlóknak meg kell erősíteniük a pontos szolgáltatási kört, a garanciális feltételeket, a pótalkatrészekkel kapcsolatos megállapodásokat és az üzembe helyezési támogatást a végleges kereskedelmi szerződésben.
Gyakran Ismételt Kérdések
Mi a fő előnye a szabályozható dőlésszögű légcsavar vontatónak?
Az elsődleges előny az állítható tolóerő. A légcsavar lapátszöge a főmotor forgásirányának megváltoztatása nélkül változtatható, így a vontató gyorsan reagál a különböző vontatási, manőverezési, cirkálási és készenléti követelményekre.
Mekkora a Haiding Shipbuilding CPP vontatóhajó teljesítménytartománya?
A közzétett konfiguráció körülbelül 500–8000 LE moduláris teljesítménytartományt támogat. A megfelelő teljesítményszintet a hajó méretének, a szükséges oszlophúzásnak, a működési környezetnek és a munkaciklusnak megfelelően kell kiválasztani.
Milyen oszlophúzást tud nyújtani a vontató?
A felsorolt oszlophúzási tartomány körülbelül 30–120 tonna, ami körülbelül 294–1176 kN-nak felel meg. A végső teljesítmény a hajó konfigurációjától és a kiválasztott meghajtási csomagtól függ.
Működhet a CPP vontatóhajó szűk kikötői vizeken?
Igen, a konfiguráció szabályozott tolóerőt és manőverezést igénylő kikötői műveletekhez készült. A vontató végső manőverezhetősége a teljes meghajtási és kormányzási elrendezésétől, a hajótest kialakításától, a merüléstől és a működési környezettől függ.
Alkalmas-e a CPP vontató tengeri vontatásra?
Igen. Az egyik alkalmazható forgatókönyv a tengeri gépészeti vontatás, beleértve a fúróplatformos transzfert is. A vásárlóknak meg kell adniuk a várható offshore viszonyokat és vontatási terhelést, amikor hajókonfigurációt kérnek.
Testreszabható a vontató?
Igen. A közzétett termékinformációk támogatják az energiaellátás bővítését, a további funkcionális modulokat és a speciális működési környezetekhez való alkalmazkodást. A projekt követelményeinek megfelelően tűzoltó és olajszennyezés-mentő berendezések is beépíthetők.
Következtetés
A szabályozható hajlásszögű légcsavar vontató rugalmas meghajtási megoldást kínál olyan tengeri műveletekhez, ahol a tolóerő szabályozása, a manőverezhetőség és a változó terhelési feltételek kritikusak. Állítható propeller-emelkedése lehetővé teszi a kezelők számára, hogy a főmotor fordulatszámának vagy forgási irányának állandó megváltoztatása nélkül kezeljék a hajtás teljesítményét. 500 és 8000 LE között konfigurálható teljesítménnyel, 30-120 tonnás húzóbak-tartománnyal, PLC-alapú vezérléssel, megerősített hajótestvédelemmel, korróziógátló kezeléssel és opcionális biztonsági és környezetvédelmi modulokkal a Haiding Hajóépítési megoldás konfigurálható kikötői segítségnyújtáshoz, part menti vontatáshoz, vészhelyzeti üzemeltetéshez, tengeri üzemeltetéshez.
Ha egy vontatóhajót egy új kikötőhöz, tengeri projekthez, part menti vontatóflottához vagy speciális tengeri alkalmazáshoz értékel, először határozza meg a szükséges oszlophúzóerőt, a munkakörnyezetet, a munkaciklust, a meghajtási követelményeket és az opcionális funkciókat. Ezután dolgozzon együtt egy tapasztalt kínai vontatóhajó-gyártóval, hogy kidolgozzon egy olyan konfigurációt, amely megfelel a tényleges működési profilnak. Műszaki specifikációkért, testreszabási lehetőségekért, projekttanácsadásért és árajánlat-támogatásért,lépjen kapcsolatba velünka Haiding Shipbuilding-nél, hogy megvitassák igényeit, és megfelelő vezérelhető dőlésszögű légcsavar-vontató-megoldást szerezzenek.
