HAIDING HAJÓGYÁRfejleszti aJack Up Living Quarter Platformintegrált offshore szállás- és támogatási megoldásként igényes tengeri projektekhez. A 3-100 méteres vízmélységre tervezett platform akár 100 fő befogadására is alkalmas, és akár 3000 tonnás platformterhelést is elbír, egyetlen önemelő szerkezetben egyesítve a szállást, a vendéglátást, az irodákat, az egészségügyi létesítményeket, a sürgősségi rendszereket, az édesvíztárolókat és az áramellátást.
A modern offshore-lakásmegoldásnak többet kell biztosítania az egyszerű szállásnál. Az olaj- és gázmezőkön, tengeri szélerőművi projekteken, tenger alatti építkezéseken, mentési műveleteken és más tengeri mérnöki projekteken dolgozó személyzetnek hetekre vagy hónapokra a tengeren kell maradnia. A megfelelően megtervezett Jack Up Living Quarter Platform stabil, megemelt munkakörnyezetet biztosít, miközben integrálja a szállást, az étkezési szolgáltatásokat, az orvosi támogatást, a vészhelyzeti védelmet, a közműveket és a működési tereket. A HAIDING SHIPYARD platformját a moduláris felépítés, az állítható lábak, a független közművek, a környezetvédelem és a tengeri telepítési követelmények köré tervezték. Konfigurálható kialakítása lehetővé teszi a projekttulajdonosok számára, hogy a szálláskapacitást, a vízmélységet, a fedélzeti terhelést, az energiaigényeket és a támogatási létesítményeket a projekt konkrét feltételeihez igazítsák.
Tartalomjegyzék
- Mi az a Jack Up Living Quarter Platform?
- Miért fontos ez az offshore projektek számára?
- Hogyan tervezték a platformot offshore életre?
- Főbb műszaki adatok
- Melyek a fő működési előnyök?
- Hol használható?
- Mit kell figyelembe venniük a vásárlóknak rendelés előtt?
- Gyakran Ismételt Kérdések

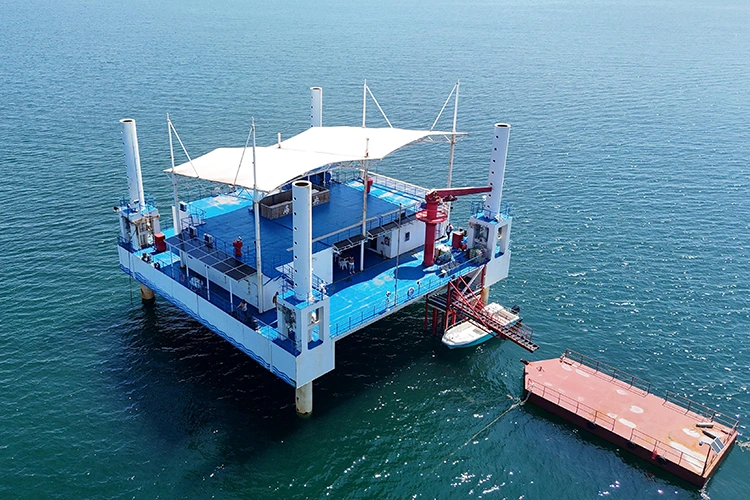

Mi az a Jack Up Living Quarter Platform?
A Jack Up Living Quarter Platform egy önfelemelő offshore platform, amelyet arra terveztek, hogy hosszú távú szállást és támogatást biztosítson a tengeren dolgozó személyzet számára. A hagyományos úszó hajóktól eltérően az emelőkosár-konfiguráció a projekt helyszínén történő elhelyezést követően a fő platformot a víz felszíne fölé emeli.
Ez a konfiguráció külön megemelt lakókörnyezetet hoz létre, amely magában foglalhat hálószobákat, étkezőket, irodákat, rekreációs területeket, orvosi helyiségeket, sürgősségi menedékhelyeket, közműrendszereket és berendezéseket. A HAIDING SHIPYARD termékleírása szerint platformja 3-100 m-es vízmélységre van beállítva, testre szabható 20-100 m-es szárhosszúsággal és akár 100 fő befogadására is alkalmas.
A platform különösen alkalmas ott, ahol az offshore személyzetnek egy üzemi helyszín közelében kell maradnia anélkül, hogy teljes mértékben a napi szállításra vagy a gyakori szállítóhajó-mozgásokra kellene támaszkodnia.
Miért fontos ez az offshore projektek számára?
Az offshore projektek gyakran korlátozott helyekkel, változó időjárási viszonyokkal, hosszú szállítási távolságokkal és bonyolult logisztikával szembesülnek. A szállás ezért a projekt teljes infrastruktúrájának részévé válik, nem pedig egyszerűen a dolgozók alvóhelyévé.
Egy jól megtervezett lakónegyed platform több támogatási funkciót is központosíthat:
- Szállás:Konfigurálható egy- és kétágyas szobák hosszú távú tartózkodásra.
- Vendéglátás:Étkezési és élelmiszertároló létesítmények offshore személyzet számára.
- Műveletek:Irodák és tárgyalók napi projektkoordinációhoz.
- Orvosi támogatás:Dedikált kezelési és sürgősségi kezelési területek.
- Vészvédelem:Sürgősségi menedékhely, tűzvédelem, tartalék áramellátás és felügyeleti rendszerek.
- Közművek:Édesvíztároló, áramtermelő, légkondicionáló és tisztító rendszerek.
Ha ezeket a funkciókat egyetlen tervezett platformban egyesítik, a projektüzemeltetők szervezettebb offshore támogatási bázist hozhatnak létre fúráshoz, építéshez, karbantartáshoz, telepítéshez vagy vészhelyzeti tevékenységekhez.
Hogyan tervezték a platformot offshore életre?
Moduláris szállás
A nappali több szinten is elrendezhető. A HAIDING SHIPYARD konfigurációja egy három-négy emeletes moduláris lakókabint használ, körülbelül 1200-1500 m² összterülettel. A szállás elrendezése körülbelül 50 szobát foglalhat magában, míg a közös helyiségekben étkezde, irodák, tárgyalók, edzőterem, olvasóterem és audiovizuális tér.
Ellenőrzött beltéri környezet
A hosszú távú tengeri tartózkodáshoz oda kell figyelni a hőmérsékletre, a páratartalomra, a szellőzésre és a levegő minőségére. A platform központi légkondicionáló és légtisztító rendszereket tartalmaz. A megadott beltéri hőmérsékleti tartomány körülbelül 22–26°C, 40–60%-os páratartalom-szabályozás mellett, ami egyenletesebb beltéri környezetet biztosít a változó tengeri körülmények ellenére.
Integrált vészhelyzeti támogatás
Az offshore szálláshelyeknek támogatniuk kell a vészhelyzeti reagálást is. A platform kialakítása magában foglalja az egészségügyi kabint, a vészhelyzeti menedéket, a tűzvédelmi berendezéseket, a tartalék generálást, a felügyeleti rendszereket és a kézi vészemelést. Ezek a rendszerek a projekt működési és besorolási követelményei szerint integrálhatók.
Spud láb alkalmazkodóképesség
Az önemelő szerkezet szekcionált rácsos szárú lábakat használ. A megadott lábátmérő kb. 2,5-3,0 m, míg a lábhossz 20 és 100 m között állítható be. Ez lehetővé teszi a platform konfigurációjának a különböző vízmélységi követelményekhez és tengerfenéki feltételekhez való igazítását.
Mik a legfontosabb műszaki adatok?
A műszaki paraméterek elengedhetetlenek egy tengeri szállásplatform értékelésekor, mivel a vízmélység, a hasznos teher, a méretek, a láb konfigurációja, az áramellátás és a biztonsági rendszerek közvetlenül befolyásolják a projekt alkalmasságát.
| Paraméter | Specifikáció | Projekt jelentősége |
|---|---|---|
| Alkalmazható vízmélység | 3-100 m | Támogatja a különböző offshore működési környezeteket |
| Platform hossza | 50-70 m | Helyet biztosít a szállás és a támogató modulok számára |
| Platform szélessége | 20-25 m | Támogatja a többfunkciós fedélzettervezést |
| Spud lábak | 3 rácsos típusú láb | Önemelő képességet biztosít |
| Spud láb hossza | 20-100 m | Alkalmazható a vízmélység vetítésére |
| Emelési sebesség | 0,3-0,5 m/perc | Támogatja a szabályozott magassági műveleteket |
| Teljes platform terhelés | Akár 3000 tonna | Lehetővé teszi a szállást, a felszerelést, az ellátást és a rezsit |
| Szálláskapacitás | 100 főig | Alkalmas közepes méretű offshore személyzet számára |
| Édesvíz Tárolás | 200 m³ | Támogatja a kiterjesztett offshore működést |
| Áramtermelés | 2 × 500 kW teljesítményű dízelgenerátorok | Elsődleges és készenléti generálást biztosít |
| Solar Assistance | 100 kW-os fotovoltaikus rendszer | Kiegészítő megújuló energiát biztosít |
| Szintezési pontosság | ±0,1° | Segít fenntartani a stabil lakókörnyezetet |
| Platform anyaga | CCSB tengeri acéllemez | Hajószerkezeti alkalmazásokhoz tervezték |
Ezek az ábrák a hivatkozott platformkonfigurációt mutatják. A tényleges műszaki paramétereket meg kell erősíteni a projekt vízmélysége, a tengerfenék állapota, az osztályozási követelmények, az elhelyezési követelmények és a vonatkozó tengeri előírások szerint.
Melyek a fő működési előnyök?
1. Stabil emelt szállás
A pozicionálás és a megemelés után a platform külön élő szerkezetet biztosít a víz felett. Ez a konfiguráció elválasztja a szállásterületet a tenger felszínével való közvetlen érintkezéstől, és stabil alapot teremt a személyzetet támogató létesítmények számára.
2. Csökkentett függőség a külső logisztikától
Az édesvíztárolás, a hűtőtárolás, a tartalék generálás és az integrált lakólétesítmények meghosszabbíthatják a külső ellátási műveletek közötti intervallumot. Ez különösen hasznos olyan projekteknél, ahol a partról és a partról történő szállítás időigényes vagy időjárásfüggő.
3. Moduláris szállítás és összeszerelés
A platform több szállítható részre osztható. A hivatkozott konfiguráció körülbelül öt-hét fő részből áll, lehetővé téve az alkatrészek megfelelő uszályokkal vagy félig merülő hajókkal történő szállítását és összeszerelését a projekt helyszínén.
4. A kulcsrendszerek egyszerűbb karbantartása
A moduláris berendezés-elrendezések leegyszerűsíthetik a kiválasztott rendszerek, például generátorok, édesvíztisztító berendezések és légkondicionáló alkatrészek cseréjét. Ez a megközelítés csökkentheti az egyes berendezésmodulok elkülönítéséhez és cseréjéhez szükséges időt.
5. Többfunkciós offshore támogatás
Ahelyett, hogy külön létesítményeket használnának szállásra, irodákra, orvosi támogatásra, étkeztetésre és sürgősségi ellátásra, ezek a funkciók egyetlen platform elrendezésbe integrálhatók. Ez akkor hasznos, ha a fedélzeti hely és a tengeri logisztika korlátozott.
Hol használható?
A Jack Up Living Quarter Platform különféle offshore projektekhez konfigurálható, ahol a személyzetnek hosszabb helyszíni szállásra és támogatásra van szüksége.
- Tengeri olaj és gáz:Lakossági, vendéglátói, irodai és sürgősségi támogatást nyújt a fúró és termelő személyzet számára.
- Tengeri szél:Támogatja a tengeri szélenergia projektek körül dolgozó telepítési, ellenőrzési, karbantartási és építési csapatokat.
- Mélytengeri gépészet:Szállást biztosít tengeri építőipari és tenger alatti mérnöki személyzet számára.
- Csővezeték javítás:Ideiglenes tengeri bázist hoz létre a víz alatti csővezeték-karbantartási tevékenységek közelében.
- Hajómentés:Ideiglenes szállást és közüzemi támogatást biztosít a mentőcsapatok számára.
- Tengeri katasztrófaelhárítás:Gyors telepítésre konfigurálható, ahol ideiglenes személyzet elhelyezésére van szükség.
Például a hivatkozott HAIDING SHIPYARD konfigurációt úgy tervezték, hogy támogassa a személyzet hosszú távú tartózkodását, körülbelül 30 és 180 nap között, a projekt elrendezésétől és a működési feltételektől függően.
Mit kell figyelembe venniük a vásárlóknak rendelés előtt?
Egy offshore lakóplatform kiválasztása többet igényel, mint a szálláskapacitás összehasonlítása. A vevőknek részletes projektinformációkkal kell ellátniuk a gyártót, hogy a szerkezeti és közműrendszereket megfelelően meg lehessen tervezni.
- Vízmélység:Erősítse meg a minimális és maximális üzemi vízmélységet és a szükséges spud láb hosszát.
- A tengerfenék állapota:Adja meg a rendelkezésre álló geotechnikai adatokat, hogy meghatározhassa a megfelelő súrolókannát és alapozást.
- Személyi kapacitás:Határozza meg a személyzet normál létszámát, a csúcskihasználtságot, a helyiség konfigurációját és a működési időszakot.
- Környezeti feltételek:Vegye figyelembe a szelet, a hullámokat, a hőmérsékletet, a korróziónak való kitettséget és az egyéb helyspecifikus körülményeket.
- Fedélzet betöltése:Számítsa ki a szállás-, felszerelés-, édesvíz-, élelmiszer-, üzemanyag- és üzemi hasznos teherszükségletet.
- Közüzemi igény:Határozza meg a villamosenergia-, édesvíz-, szennyvíz-, HVAC-, kommunikációs és vészhelyzeti áramszükségleteket.
- Osztályozás:A végleges tervezés előtt erősítse meg az alkalmazandó tengeri besorolást és a projektspecifikus törvényi követelményeket.
- Szállítás:Tervezze meg a szakaszméreteket és az emelősúlyokat a rendelkezésre álló szállító- és szerelési eszközök köré.
A beszerzési folyamat elején egyértelmű műszaki specifikáció segít a gyártónak olyan platform kifejlesztésében, amely a tényleges offshore működési környezethez illeszkedik, nem pedig általános konfigurációra hagyatkozik.
Gyakran Ismételt Kérdések a Jack Up Living Quarter Platformokkal kapcsolatban
1. Hány embert tud befogadni egy Jack Up Living Quarter Platform?
A hivatkozott HAIDING SHIPYARD konfiguráció névleges befogadóképessége 100 fő. A tényleges szám beállítható a helyiség elrendezése, az étkezési kapacitás, a közüzemi követelmények, a biztonsági intézkedések és a projekt specifikációi szerint.
2. Milyen vízmélységben működhet a platform?
A hivatkozott kialakítás körülbelül 3–100 méteres tengeri vízmélységhez készült, 20–100 méteres szárhosszúsággal. A végső alkalmasság a tengerfenék állapotától és a projekt-specifikus műszaki elemzéstől függ.
3. Milyen létesítmények vehetők igénybe?
A tipikus létesítmények közé tartoznak a kollégiumok, fürdőszobák, étkezők, élelmiszertárolók, irodák, tárgyalók, rekreációs területek, orvosi helyiségek, sürgősségi menedékházak, HVAC-rendszerek, édesvíztároló, áramtermelés, tűzvédelmi és megfigyelő rendszerek.
4. A lakóterek testreszabhatók?
Igen. A moduláris felépítés lehetővé teszi a szálláshelyek elrendezését, a helyiségek számát, az irodaterületeket, a közműrendszereket, az áramkapacitást, a vészhelyzeti létesítményeket és más modulokat a projekt működési követelményei szerint.
5. Hogyan történik a platform szállítása?
A hivatkozott platform több részre osztható a szállításhoz. A projekt helyétől és a szakasz méreteitől függően megfelelő óceánjáró uszályok vagy félig merülő hajók jöhetnek szóba szállításhoz és tengeri telepítéshez.
6. Alkalmas-e a platform hosszú távú offshore tartózkodásra?
A platform kifejezetten a személyzet hosszabb tartózkodására van konfigurálva. Szálláshelye, klímaszabályozása, étkeztetése, édesvízi, áramellátási, egészségügyi és vészhelyzeti támogatási rendszerei hetekig vagy hónapokig tartó offshore műveletek támogatására szolgálnak, a projekt végső konfigurációjától függően.
Következtetés
A megfelelően megtervezett Jack Up Living Quarter Platform központosított offshore bázisként szolgálhat a szállás, a műveletek, az orvosi támogatás, az étkeztetés, a közművek és a vészhelyzeti reagálás számára. A HAIDING SHIPYARD alkalmazkodó lábakkal, moduláris felépítéssel, akár 3000 tonnás platform teherbírással, akár 100 fő befogadására alkalmas szállásokkal és integrált közműrendszerekkel a HAIDING SHIPYARD megoldás olaj- és gázipari, tengeri szélenergia-, mélytengeri mérnöki, mentési, csővezeték-javítási és egyéb tengeri projektekhez konfigurálható. Ha offshore szállásprojektet tervez, és vízmélységéhez, személyzeti kapacitásához, hasznos teherbírásához, szállítási módjához és működési környezetéhez igazodó platformra van szüksége,lépjen kapcsolatba velünkhogy megvitassák műszaki igényeit, és személyre szabott Jack Up Living Quarter Platform megoldást kapjanak.
