Hogyan alakíthatja át a szélerőmű-telepítő platform a tengeri szélturbina telepítését?

Amikor a tengeri szélprojektek nehéz emelést, pontos turbina-beállítást és megbízható működést igényelnek kihívást jelentő tengeri környezetben,Jack Up szélfarm-telepítő platform-tólHAIDING HAJÓGYÁRcélirányos megoldást kínál. A 16 MW-os és nagyobb teljesítményű tengeri turbinákhoz tervezett nagy teherbírású telepítőplatform egy 800 tonnás forgódarut, automatikus hidraulikus szintezést, moduláris szállítást és robusztus tengeri felépítést egyesít, hogy támogassa a szélerőművek hatékony telepítését a sekélytől a mély vízig.

Mivel a tengeri szélturbinák mérete és kapacitása folyamatosan növekszik, a beszerelési vállalkozóknak olyan platformokra van szükségük, amelyek képesek kezelni a nehezebb gondolákat, magasabb tornyokat, nagyobb alkatrészeket és az egyre igényesebb tengeri körülményeket. A Jack Up Wind Farm Installation Platform ezeket a kihívásokat azáltal oldja meg, hogy a munkafedélzetét a tenger felszíne fölé emeli, és stabil munkakörnyezetet teremt a nehéz emeléshez és a precíziós összeszereléshez.

A HAIDING SHIPYARD megoldást körülbelül 3-100 méteres vízmélységre tervezték, akár 150 méteres szárhosszúsággal, akár 3000 tonnás peron teljes terhelhetőségével és integrált 800 tonnás, 360°-os forgódaruval. Automatikus hidraulikus szintezőrendszere körülbelül ±0,05°-os szintezési pontosságot tesz lehetővé, míg a moduláris felépítés lehetővé teszi a fő alkatrészek szállítását és összeszerelését a projekt helyszíneihez közel.

Tartalomjegyzék

1. Miért válik egyre nagyobb kihívást a tengeri szélerőművek telepítése?
2. Mi az a Jack Up szélfarm-telepítő platform?
3. Melyek a platform legfontosabb jellemzői?
4. Melyek a fő műszaki paraméterek?
5. Miért válasszon emelőkosárt úszó daru helyett?
6. Hol használható a platform?
7. Hogyan javítja a moduláris építkezés a projektlogisztikát?
8. Hogyan javítja a platform a tengeri emelés biztonságát?
9. Mit kell figyelembe venniük a vásárlóknak, mielőtt platformot választanak?
10. Gyakran Ismételt Kérdések
11. Következtetés

Miért válik egyre nagyobb kihívást a tengeri szélerőművek telepítése?

A tengeri szélenergia rohamos fejlődése a turbinák új generációját vezette be lényegesen nagyobb termelési kapacitással. A nagyobb turbinákhoz nehezebb gondolák, hosszabb lapátok, magasabb tornyok és igényesebb szerelési eljárások szükségesek.

A hagyományos tengeri telepítési módszerek egyre nehezebbé válhatnak, ha a hajó hullámok által kiváltott mozgása befolyásolja az emelési pontosságot. Nehéz emelés során még a viszonylag kis fedélzeti mozgások is megnehezíthetik a toronyrészek beállítását, a gondola elhelyezését, az alapozási munkákat és az alkatrészek kezelését.

Ez az a hely, ahol az önemelkedő telepítési platform jelentős mérnöki előnyt jelent. Ahelyett, hogy az úszó fedélzetről folyamatosan nehéz emeléseket hajtana végre, a platform elhelyezkedhet a munkaterületen, kiveheti a lábait, megemelheti a hajótestet a víz fölé, és viszonylag stabil munkakörnyezetet alakíthat ki.

• Csökkentett hatás a hullámok által kiváltott érmozgásból az emelés során
• Megnövelt munkastabilitás a nagy turbina alkatrészekhez
• Nagyobb emelőképesség a következő generációs turbinákhoz
• Pontos platform szintezés a turbina összeszereléséhez
• Alkalmazkodóképesség a különböző tengeri vízmélységekhez

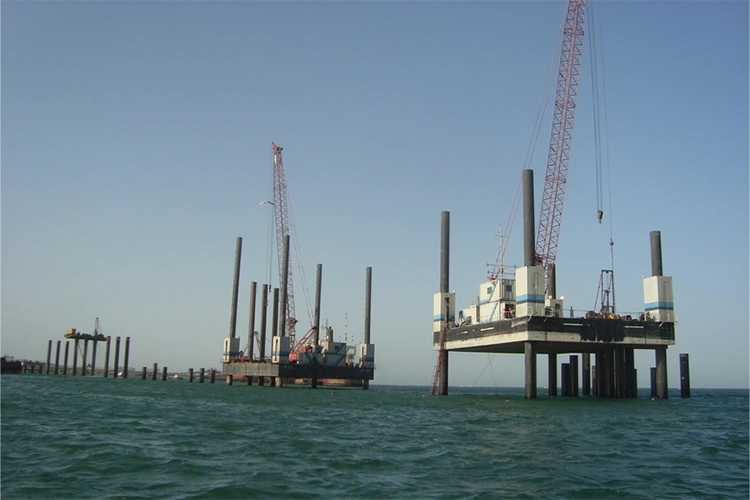

Mi az a Jack Up szélfarm-telepítő platform?

A Jack Up szélfarm-telepítő platformegy speciális tengeri építési platform, amelyet a szélturbinák telepítésére, az alapozással kapcsolatos műveletekre, a nehézemelésekre és a kiválasztott tengeri karbantartási tevékenységekre terveztek.

A hagyományos úszóhajóktól eltérően a platform függőlegesen mozgatható lábakat használ, hogy stabil kapcsolatot hozzon létre a tengerfenékkel. A hidraulikus emelőberendezés pozicionálás után a munkapadot a víz felszíne fölé emeli. Ez a konfiguráció lehetővé teszi, hogy a nehézemelési műveleteket egy stabilabb munkabázisról végezzék.

A nagyszabású tengeri szélenergia projekteknél a platform több kritikus rendszert is képes integrálni egy munkaegységbe, beleértve:

• Nagy teherbírású 360°-ban forgó daru
• Hidraulikus platform szintező rendszer
• Spud láb és emelőrendszer
• Szélturbina alkatrészkezelő berendezés
• Alapozás szintező és fugázó támasztó berendezések
• Valós idejű terhelés- és helymeghatározó rendszerek
• Vészáram- és emelőrendszerek

Melyek a platform legfontosabb jellemzői?

1. 800 tonnás osztályú teheremelő képesség

Az integrált 360°-ban forgó daru igényes offshore emelési műveletekre tervezték, névleges teherbírása akár 800 tonna, maximális működési sugara pedig körülbelül 45 méter. A fő horog emelési magassága elérheti a 120 métert, míg a segédhorog legalább 150 métert.

Ez a konfiguráció alkalmassá teszi a platformot nagy turbina-alkatrészek kezelésére, beleértve a körülbelül 600 tonnáig terjedő súlyú gondolákat és a körülbelül 300 tonnáig terjedő toronyrészeket.

2. Automatikus hidraulikus szintezés

A pontosság elengedhetetlen a szélturbina fő alkatrészeinek csatlakoztatásakor. Az integrált hidraulikus szintezőrendszert úgy tervezték, hogy automatikusan fenntartsa az emelőkosár beállítását, a megadott szintezési pontosság körülbelül ±0,05°.

Ez segít ellenőrzöttebb munkakörnyezet kialakításában a toronyszereléshez, a gondolaemeléshez, az alapozási műveletekhez és más precíziós érzékeny eljárásokhoz.

3. Nagy teherbírású tengeri acélszerkezet

A fő szerkezet CCSB tengeri acéllemezt használ, míg a fedélzet kopásálló módosított tengeri acélt tartalmazhat. A fő teherhordó gerenda vastagsága legalább 60 mm, folyáshatára legalább 235 MPa.

4. Moduláris és szállítható kialakítás

A platform több szállítható részre osztható. Ez a megközelítés leegyszerűsítheti a szállítást olyan régiókba, ahol a hagyományos nagyméretű hajóépítő infrastruktúra vagy a mélytengeri építőipari létesítmények korlátozottak lehetnek.

5. Valós idejű megfigyelő és vészhelyzeti rendszerek

A tengeri nehézemelés folyamatos ellenőrzést igényel. A platform magában foglalja a platform szintjének, emelési terhelésének, szélsebességének és pozicionálásának megfigyelő funkcióit. A vészhelyzeti generátor, a kézi emelőberendezés és a daru leesés elleni védelme további működési biztosítékokat nyújt.

Melyek a fő műszaki paraméterek?

Az alábbi táblázat összefoglalja a HAIDING SHIPYARD Jack Up Wind Farm telepítési platformhoz kapcsolódó legfontosabb specifikációkat.

Megjegyzés: Az aktuális platform konfigurációt, emelési kapacitást, lábhosszt, méreteket és tanúsítási követelményeket meg kell erősíteni az adott szélerőmű-projekt, a turbina modell, a tengerfenék állapota és a vonatkozó tengeri előírások szerint.

Miért válasszon emelőkosárt úszó daru helyett?

Az úszó darus hajók kiváló mobilitást biztosítanak, de lebegő jellegük miatt a fedélzet mozgását a hullámok, a szél és az áramlatok befolyásolhatják. A nagy turbinaalkatrészek esetében ez a mozgás megnövelheti a precíziós emelési műveletek összetettségét.

A jack-up konfiguráció más működési elvet biztosít. Miután a platformot elhelyezték és megemelték, a munkafedélzetet a lábai támasztják alá, nem pedig folyamatosan a tenger felszínén.

A legjobb megoldás végső soron a projekt mélységétől, a tengerfenék állapotától, a turbina specifikációitól, a telepítés ütemezésétől, az időjárási ablaktól, a szállítási infrastruktúrától és a projekt általános gazdaságosságától függ.

Hol használható a platform?

A modern Jack Up Wind Farm Telepítő Platform a tengeri szélerőművek fejlesztésének több szakaszát is támogatja, ahelyett, hogy egyetlen emelési feladatra korlátozódna.

Tengeri szélturbina telepítése

A platform támogatni tudja a toronyrészek beépítését, a gondola emelését, a turbina alkatrészeinek elhelyezését és a nagy tengeri turbinákkal kapcsolatos egyéb nehézemelési műveleteket.

Alapozó szintezés és fugázás

Az alapozás vagy cölöp beépítése után a stabil fedélzeti hely támogathatja a szintezést, a fugázást, a berendezés kezelését és a kapcsolódó építési munkákat.

Tengeri szélerőmű-karbantartás

Megfelelő projektkonfigurációk esetén a platform ideiglenes offshore támogatási bázisként működhet a karbantartási eszközök, fogyóeszközök, pótalkatrészek és anyagszállítási műveletek számára.

Nagy kapacitású tengeri szélenergia projektek

A 16 MW-os és nagyobb turbinákhoz tervezett konfigurációkkal a platform különösen fontos a következő generációs tengeri szélerőművek számára, ahol a hagyományos emelési megoldások kapacitás- vagy stabilitási korlátokkal szembesülhetnek.

Hogyan javítja a moduláris építkezés a projektlogisztikát?

A moduláris felépítés egyik fontos előnye, hogy egy nagy tengeri telepítőplatformot nem feltétlenül kell egyetlen hatalmas szerkezetként gyártani és szállítani.

Az emelőkosár több részre osztható, beleértve a fő platform szerkezetet, a szárrészeket és a darumodult. A hivatkozott konstrukció szerint az emelvény körülbelül 7-9 fő részből állhat, amelyekből az egyes részek a praktikus szállításhoz és összeszereléshez vannak kialakítva.

• Közúti szállítás:A megfelelő szakaszok szárazföldi összeszerelési helyekre szállíthatók.
• Vasúti logisztika:A moduláris komponensek beépíthetők a megfelelő multimodális szállítási tervekbe.
• Tengeri szállítás:A nagyobb részek uszályokkal vagy nehézemelő hajókkal mozgathatók.
• Helyszíni összeszerelés:A moduláris szakaszok a projekt helyszínéhez közel csatlakoztathatók.
• Globális projekt bevezetés:A megközelítés segíthet offshore projektek kiszolgálásában a különböző kikötői infrastrukturális feltételekkel rendelkező régiókban.

Ez a moduláris filozófia különösen értékes lehet a nemzetközi szélerőmű-fejlesztők, az EPC-vállalkozók, a tengeri építőipari vállalatok és a tengeri telepítési szolgáltatók számára.

Hogyan javítja a platform a tengeri emelés biztonságát?

A biztonság az egyik legfontosabb szempont, amikor több száz tonnányi berendezést emelnek ki a tengeren. A platform ezért egyesíti a szerkezettervezést, a hidraulikus vezérlést, a felügyeleti technológiát és a vészhelyzeti rendszereket.

1. Automatikus szintezés:A hidraulikus rendszerek segítenek fenntartani a kívánt platformállást.
2. Terhelés figyelése:Az érzékelők felügyelhetik az emelő terheket, és működési figyelmeztetéseket adhatnak.
3. Pozíciófigyelés:A pozicionáló rendszerek segítenek a kezelőknek megérteni a platform helyzetét a tengeri munkavégzés során.
4. Szélfigyelés:A szélsebességre vonatkozó információk támogatják az operatív döntéshozatalt.
5. Vészáram:Az 500 kW-os vészgenerátor tartalék tápellátást biztosít.
6. Daruvédelem:A leesésgátló és a szélreteszelő rendszerek további védelmet nyújtanak az emelési és készenléti műveletek során.

Offshore projektek esetén ezeket a funkciókat mindig integrálni kell egy szélesebb tengeri biztonsági irányítási rendszerbe, az emelési tervbe, az időjárás-megfigyelési folyamatba és a projekt-specifikus kockázatértékelésbe.

Mit kell figyelembe venniük a vásárlóknak, mielőtt platformot választanak?

A Jack Up szélfarm-telepítő platform vásárlása jelentős mérnöki döntés. A vevőknek értékelniük kell a teljes projektet, ahelyett, hogy csak a daruk kapacitására összpontosítanának.

• Vízmélység:Győződjön meg arról, hogy a spud láb konfigurációja megegyezik a tényleges működési mélységgel.
• A tengerfenék állapota:Elemezze a talaj szilárdságát, a behatolási követelményeket és az alapozás stabilitását.
• A turbina specifikációi:Ellenőrizze a gondola súlyát, a toronyrész súlyát, az agy magasságát és a turbina kapacitását.
• A daru teljesítménye:Értékelje a névleges terhelést, a munkasugárt, az emelési magasságot és a szinkronizálási pontosságot.
• Fedélzet kapacitása:Győződjön meg arról, hogy a berendezések, a személyzet, az anyagok és a daru terhelése a szerkezeti határokon belül marad.
• Szállítás:Vegye figyelembe a kikötői hozzáférést, az útkorlátozásokat, a tengeri szállítást és az összeszerelési követelményeket.
• Osztályozás:Határozza meg, hogy szükség van-e ABS, CCS, DNV vagy más osztályozási keretrendszerre.
• Korrózióvédelem:Tekintse át a bevonatrendszereket és a katódos védelmet a hosszú távú offshore szolgáltatáshoz.
• Értékesítés utáni tervezés:Ellenőrizze, hogy a gyártó biztosítja-e a telepítés tervezését, az üzembe helyezést, a műszaki támogatást és a karbantartási segítséget.

Nemzetközi vásárlóknak, akik aKínai gyártóvagyKína szállítója, fontos továbbá a gyártási kapacitás, a mérnöki tapasztalat, a minőség-ellenőrzés, a dokumentáció, a tanúsítási támogatás, a szállítás tervezése és a testreszabási kapacitás felmérése a megrendelés előtt.

Gyakran Ismételt Kérdések

1. Mire használható a Jack Up szélfarm-telepítő platform?

Elsősorban tengeri szélturbinák építésére és nehézemelésre használják, beleértve az alapozással kapcsolatos műveleteket, a toronyszerelést, a gondolaemelést, az alkatrészek kezelését és a kiválasztott tengeri szélerőmű-karbantartási tevékenységeket.

2. Milyen vízmélységben tud működni ez a platform?

A hivatkozott HAIDING SHIPYARD konfigurációt körülbelül 3–100 méteres vízmélységre tervezték, körülbelül 50–150 méteres szárhosszúsággal. A végső specifikációkat a tényleges helyszíni körülményeknek megfelelően kell testreszabni.

3. Mekkora turbina kapacitást képes támogatni a platform?

A platformot a következő generációs tengeri turbinák szem előtt tartásával tervezték, beleértve a 16 MW-os vagy nagyobb konfigurációkat. A hivatkozott kialakítás akár körülbelül 600 tonnás főmotor tömegét is képes kezelni.

4. Mennyit tud az integrált daru emelni?

Az integrált 360°-ban forgó daru névleges emelőképessége körülbelül 800 tonna, a munkasugártól, a konfigurációtól, a működési feltételektől és a projektspecifikus műszaki követelményektől függően.

5. Miért fontos az automatikus szintezés?

A precíz szintezés segít stabil munkafelület kialakításában a nehéz emeléshez és a turbina alkatrészek beállításához. A hivatkozott platform körülbelül ±0,05°-os automatikus hidraulikus szintezési pontosságot biztosít.

6. Testreszabható a platform?

Igen. A platform méretei, a lábszár hossza, a daru konfigurációja, az emelési kapacitás, a fedélzet elrendezése és egyéb műszaki paraméterek a vízmélység, a turbina mérete, a tengerfenék állapota és a projekt követelményei szerint tervezhetők.

Következtetés

A tengeri szél gyors növekedése keresletet teremt olyan telepítő berendezések iránt, amelyek biztonságosan kezelhetik a nagyobb turbinákat, miközben megőrzik a pontosságot és a működési hatékonyságot. AJack Up szélfarm-telepítő platformstabil alternatívát kínál a hagyományos úszó emelési megoldásokkal szemben azáltal, hogy a munkafelületet a víz fölé emeli, és egyetlen speciális rendszerbe integrálja a nehézemelési, hidraulikus szintezési, felügyeleti és moduláris szállítási lehetőségeket.

Fejlesztők, EPC vállalkozók, offshore építőipari cégek és nemzetközi vevők számára, akik értékelik aKínai gyártó vagy szállító, A HAIDING SHIPYARD olyan platformkoncepciót kínál, amelyet a nagy teherbírású tengeri szél telepítési követelményei alapján terveztek, beleértve a 800 tonnás emelési képességet, a 3000 tonnás platform teljes teherbírását, az 50-150 méteres feszítő lábakat és a működést körülbelül 3-100 méteres vízmélységben. Ha tengeri szélerőmű telepítési projektet tervez, és testreszabott platformkonfigurációra, műszaki tanácsadásra, szállítási megoldásra vagy projektspecifikus mérnöki támogatásra van szüksége,lépjen kapcsolatba velünkmég ma, hogy megvitassa igényeit a HAIDING SHIPYARD-dal, és gyakorlatias offshore telepítési megoldást dolgozzon ki következő szélerőmű-projektje számára.
